Riprovo ad inviare l'e-mail in quanto non sono riuscito a raggiungere il forum con le precedenti.
Ho recentemente acquistato per pochi euro la Sheaffer "militare" che vedete sotto. Per pochi euro in quanto manca della levetta di carica. Ho già sostituito il sacchetto di gomma e tutto il resto è a posto, pennino compreso. Chiedo cortesemente se qualcuno può darmi indicazioni su come poter ovviare al problema, cercando il più possibile di avvicinarsi all'originale. Grazie a tutti
Valerio50

Ciao Valerio, ti segnalo questo argomento che potrebbe esserti utile:
viewtopic.php?f=47&t=3083
Complimenti per l'acquisto, è molto molto bella

per Irishtales
Grazie, vado subito a vedere.

Ma è solo un problema mio che non riesco a vedere le immagini?
O meglio, ci vuole tantissimo prima che compaiano.

Per max. Qui tutto normale. Per Valerio. Manca solo la levetta o anellino, levetta e jbar ?

Per Ottorino.
Manca solo la levetta. La J bar è all'interno del fusto della penna ed è in buone condizioni. Come si può vedere dalla foto allegata, sul fusto della penna c'è la feritoia che dovrebbe contenere la levetta e che è attraversata ad angolo retto da un perno. Mi scuso della qualità della foto, sempre che questa riesca a raggiungere il forum( ho difficoltà inerenti al mio computer a spedire e-mail).
Grazie di tutto Valerio50

valerio50 ha scritto: Manca solo la levetta. La J bar è all'interno del fusto della penna ed è in buone condizioni. Come si può vedere dalla foto allegata, sul fusto della penna c'è la feritoia che dovrebbe contenere la levetta e che è attraversata ad angolo retto da un perno. Mi scuso della qualità della foto, sempre che questa riesca a raggiungere il forum( ho difficoltà inerenti al mio computer a spedire e-mail).
Grazie di tutto Valerio50

Il punto debole, se non erro, è l' incernieramento della levetta sul fusto : se è integro sarà un bel problema inserire la levetta ; se non lo è potresti usare un' altro marchingegno come una moneta ( sistemi di ricarica successivi alla invenzione della leva o una sua variante come il crescent filler).
Spero di non aver sbagliato.

Ho visto adesso l'immagine : il perno è presente ma la levetta come si inserisce ? Mi sa che, forse ci vuole , un pennaio, ho forse sto solo sottovalutando i bravissimi tecnici di questo Forum, la cui maestria è fuori discussione.

Piu' che altro ci vuole una levetta !!

Due soluzioni:
Trovare la donatrice (per donare la levetta dovrebbe essere veramente malmessa)
Farsi la levetta da soli, magari con lastrine d'ottone da piegare o da ottone pieno e lima e trapano, ma non è per nulla facile, ne' ci vuole poco tempo.

Terza soluzione; far diventare quella della foto la donatrice di tappo, pennino, alimentatore ....

Quarta soluzione: togliere l'anellino e usare la moneta come levetta

In tutte le soluzioni: ammesso che l'anellino che tiene al suo posto la levetta venga via senza protestare e sia in buone condizioni.

PS
Si lo so: le soluzioni sono un po' disordinate, ma oggi prendetemi cosi' !

per Medicus: non è un perno, è un anellino a "C" dentro una sede. Una "C", ma quasi una circonferenza.

Medicus ha scritto: il perno è presente ma la levetta come si inserisce ?

Per inserire il perno (che in questo caso, come ha detto giustamente Ottorino è una "C")
occorre prima smontare il ponticello con il perno come puoi vedere in questo topic:
viewtopic.php?f=12&t=7725 (qui puoi vedere il gruppo smontato e forse è più chiaro)
Il mio problema era diverso; io avevo il ponticello rotto, però la sequenza di montaggio è la medesima!
Considera che il ponticello solitamente ha due orecchiette ripiegate, e per poterlo estrarre,
occorre che tu riesca a raddrizzarne almeno una ((90 gradi circa): quella che si affaccia verso la sezione.

Per Valerio50:
Magari una leva riesci a trovarla, oppure, con buona volontà ed un profilo ad "U" di ottone (da modellismo)
potresti ricostruirti la leva. Non facile, ma non impossibile!

Nello

Ho delle foto che non riesco a caricare. Pazienta Valerio.

Innanzitutto grazie a tutti per i consigli che mi avete dato. Nel frattempo oggi mi sono procurato una leva da un mio amico che, appassionato com'è di penne stilografiche, oltre ad avere una bellissima collezione ha anche molti pezzi di ricambio (v. allegato)
Purtroppo tale leva ha molti difetti :
1 ) Non si avvicina minimamente all'originale.
2) E' cromata e non è né dorata né di ottone.
3) E' imperniata su un supporto sempre cromato e non sull'anellino che funge da perno.
4) E' sensibilmente più corta della feritoia sul fusto.
Vedrò di trovare, magari come mi è stato suggerito, in un negozio di modellistica un pezzo di ottone che si adatti alla situazione.
Grazie ancora Saluti
Valerio50

Cioè fatemi capire il "perno" che si vede nella seconda fotografia in realtà non è un pezzo diritto ma è piegato verso l'interno a formare una "C" ?

valerio50 ha scritto: 1 ) Non si avvicina minimamente all'originale.

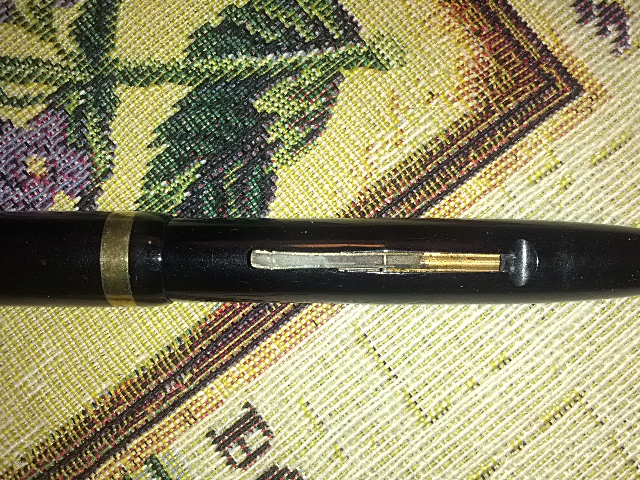

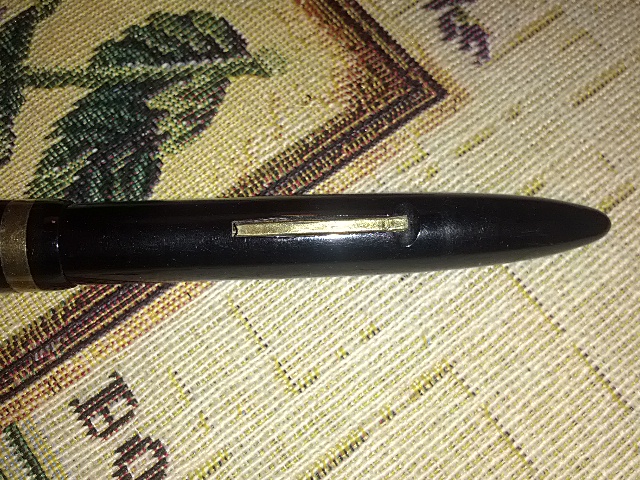

Questa è da Waterman, la struttura della levetta di una Sheaffer è completamente diversa. Queste sono le foto di ottorino:
Nelle prime il perno passava attraverso il corpo della penna, in seguito sono state realizzate con un anellino che ha sede in una scanalatura circolare dentro il corpo della penna.

Simone

Ho capito.In ogni caso non deve essere molto semplice inserirlo.

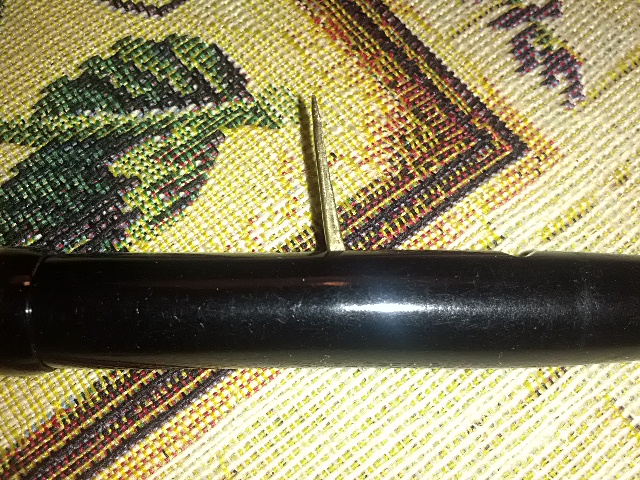

Mi sembra più semplice la soluzione della terza foto, con tutto il blocco , leva e ancoraggio , da inserire e ancorare nel fusto della penna.
Pensando a tutti i sistemi di ricarica, é fantastico come l' ingegno umano abbia trovato così tante soluzioni per succhiare qualche goccia d' inchiostro.
Piccolo OT : la mia prima penna a levetta é stata una Esterbrook SJ, e quando ho notato, prima di metterla in funzione, che il blocco pennino era un po' separato dal corpo della penna, ho tirato e potete immaginare la mia meraviglia quando per la prima volta ho visto il sacco in gomma; é stata proprio in quella occasione che mi sono messo alla ricerca di siti che parlassero di stilografiche e sono incappato in Fountainpen.it.
Galeotta fu la Esterbrook

Simone non lo ha detto, ma è una "military clip" proprio come quella di Valerio: solo che è nera.
