Salve

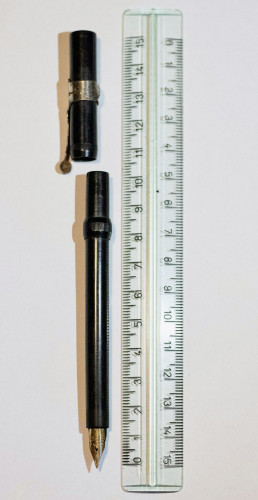

Nel solito mercatino, mi sono inbattuto in questa piccola vecchia penna anonima in ebanite, che mi ha intrigato per il suo particolare sistema di carica, che non ho al momento visto da altre parti

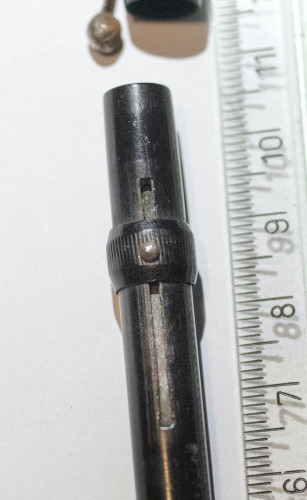

Come potete vedere sotto, credo che il sistema di carica si azioni forse tramite scorrimento dell'anello lungo la fessura, comprimendo forse tramite la solita barretta un sacchetto interno? Dato che non conosco il sistema è capace anche che manchi qualche pezzo?
Aspetto le vostre considerazioni in merito!

....varrà la pena cercare di ripristinare il funzionamento della penna o la tengo solo come pezzo da esposizione?

Paolo

Interessante, nono lo conosco, vediamo cosa dicono gli esperti delle penne dei primi decenni del '900

Mi ricorda molto questa Stipula moderna della serie per Guidotti che copiava alcune stilo del passato. Il sistema di caricamento dovrebbe essere quello segnalato con l'asterisco o molto simile ad esso.

Giorgio1955 ha scritto: ↑martedì 27 ottobre 2020, 8:26 Mi ricorda molto questa Stipula moderna della serie per Guidotti che copiava alcune stilo del passato. Il sistema di caricamento dovrebbe essere quello segnalato con l'asterisco o molto simile ad esso.

La descrizione di quel caricamento mi sembra parecchio diversa, questo mi pare basato sullo scorrimento del manicotto, non su un pulsante di qualsiasi tipo. Purtroppo non ho idea di quale meccanismo possa essere, ne di che penna, anche se la scritta warranted ad arco in quel modo mi ricorda alcuni pennini della Lang.

Simone

Ho capito!

Sono riuscito a smontare la penna e il caricamento si è rivelato essere più semplice di quanto pensassi...

Praticamente la penna e’ come se fosse un converter della Parker con un pennino

Il manicotto ha un chiodino che fissa uno stantuffo interno di legno che termina con un gommino (ora assente)

Facendo scorrere il manicotto sulla guida si alza /abbassa lo stantuffo aspirando l’imchiostro
Insomma, il corpo stesso della penna funge da serbatoio. Un modello leggermente più avanzato di eyedropper?

Paolo

Tribbo ha scritto: ↑martedì 27 ottobre 2020, 14:41 Ho capito!

Sono riuscito a smontare la penna e il caricamento si è rivelato essere più semplice di quanto pensassi...

Praticamente la penna e’ come se fosse un converter della Parker con un pennino

Il manicotto ha un chiodino che fissa uno stantuffo interno di legno che termina con un gommino (ora assente)

Facendo scorrere il manicotto sulla guida si alza /abbassa lo stantuffo aspirando l’imchiostro


Insomma, il corpo stesso della penna funge da serbatoio. Un modello leggermente più avanzato di eyedropper?

Paolo

Complimenti, sono contento inizi a smontare le penne
Il gommino puoi ricostruirlo con una camera d'aria o facendone uno in sughero.
Penso che vista l'età della penna originariamente fosse in sughero.

Il gommino dovrebbe però essere a fisarmonica, altrimenti lo schiacciamento non porterebbe ad una compressione uniforme (poi magari funziona anche con un sacchetto normale).

Alfredo

Mi correggo vedo che a lato del cilindro c’è una barretta che probabilmente serve a dirigere il gommino a lato del cilindro, ottenendo una compressione assiale simile a quella che si ha con il meccanismo a leva.
Quindi sacchetto normale.

Alfredo

alfredop ha scritto: ↑martedì 27 ottobre 2020, 18:06 Mi correggo vedo che a lato del cilindro c’è una barretta che probabilmente serve a dirigere il gommino a lato del cilindro, ottenendo una compressione assiale simile a quella che si ha con il meccanismo a leva.
Quindi sacchetto normale.

Alfredo

Da quello che vedo non porta il sacchetto, porta un sughero davanti al cilindro di legno, la vitarella sul cilindro serve per andare su e giù attraverso il taglio sul fusto permettendo di aspirare l'inchiostro

Si, così ho capito anche io... funziona insomma come un semplice converter con un pennino. Niente sacchetti dei quali non ho trovato alcun residuo dentro la penna

Praticamente se riesco a sagomare un cilindretto di sughero della dimensione giusta, lo fisso davanti al pistoncino, pulisco bene e lubrifico l'interno penna, dovrei riuscire a tirare su il pistoncino e sentire che succhia aria o acqua

Tribbo ha scritto: ↑martedì 27 ottobre 2020, 18:59 Si, così ho capito anche io... funziona insomma come un semplice converter con un pennino. Niente sacchetti dei quali non ho trovato alcun residuo dentro la penna

Praticamente se riesco a sagomare un cilindretto di sughero della dimensione giusta, lo fisso davanti al pistoncino, pulisco bene e lubrifico l'interno penna, dovrei riuscire a tirare su il pistoncino e sentire che succhia aria o acqua

Mandaci una foto della sezione smontata, per vedere se c'è o meno la parte dove andrebbe inserito il sacchetto
Pardon mi pare che la sezione non sia separata dal fusto

Non esiste sezione... l’alimentatore con pennino si inserisce direttamente nel fusto della penna

Sicuramente sarà un sistema antesignano del converter e dello stantuffo

molto interessante !
mai visto questo sistema di caricamento, molto particolare
grazie per la condivisione

maxpop 55 ha scritto: ↑martedì 27 ottobre 2020, 19:29 Sicuramente sarà un sistema antesignano del converter e dello stantuffo

Più che del converter e dello stantuffo direi del caricamento a siringa, anche se in questo caso si tira lateralmente e non dal fondo.
Molto interessante comunque, la fantasia non aveva proprio limiti.

Simone
