Aiuto per restauro meccanismo a levetta

[lucawm]

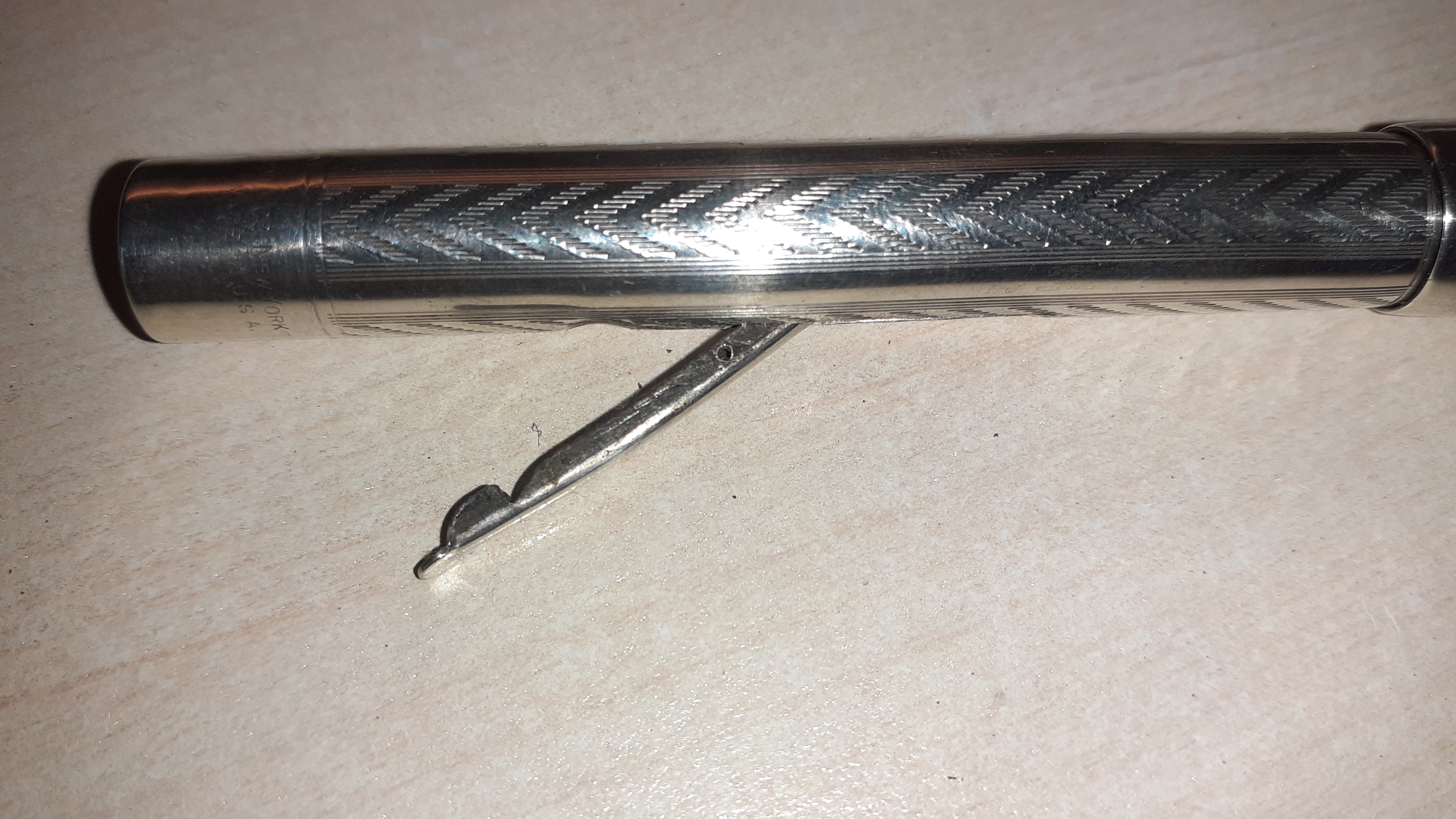

Buongiorno, chiedo ina mano sul ripristino del meccanismo a levetta laterale di questa penna. La leva risulta instabile e sembra che sia fuoriuscito dal fusto anche ľanellino di ritenuta del meccanismo. Che posso fare per ripararlo? Si può rimontare o è proprio rotto? Grazie mille.
Luca

[lucawm]

Preciso che la barra di pressione è unita alla levetta.

Grazie

[piccardi]

Ciao,

l'anellino si è rotto, devi trovarne uno della stessa misura (si infila nella levetta e dovrebbe bloccarsi in una canaletta interna al fusto. Non serve una grande elasticità se trovi un filo di diametro adeguato puoi provare a rifarlo, l'ideale sarebbe trovare uno di quegli anellini da portachiavi della misura giusta.

Simone

[lucawm]

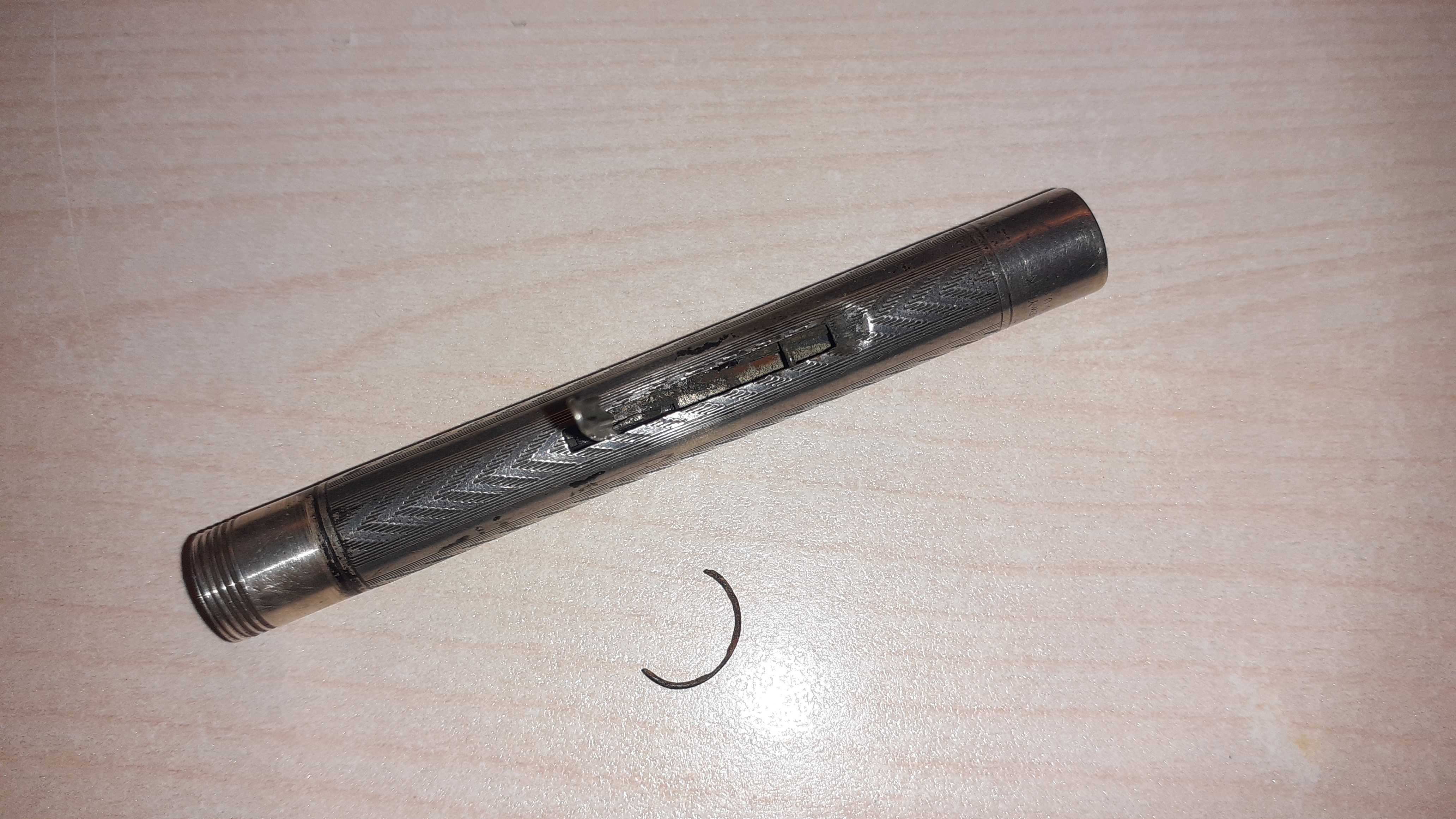

Ok, allora mi ricostruisco ľanellino. Poi, sono rimasto con questi pezzi. Come si rimontano?

Ciò che mi sembra complicato è trovare i movimenti e la sequenza esatta per far tornare il tutto alľinterno. Spero che qualcuno possa darmi una dritta. Grazie mille.
Luca

[PeppePipes]

L'anello è in acciaio armonico; puoi ricavarlo per esempio da una molla: l'importante è che il diametro sia il medesimo. E'un materiale molto elastico e si piega con fatica, ma con un pò di pazienza puoi riuscire a rifarlo: Quello che c'è sembra eccessivamente corto per essere nato così, comunque non è necessario che l'anello sia di un giro completo; anzi se ne manca una porzione di qualche mm l'inserimento è meno difficoltoso.
Nella barra di pressione c'è qualcosa che non quadra: la parte staccata fatta vagamente a "C" sembra rotta; probabilmente era una sorta di guida della barra di pressione che stava sul fondo, all'interno della penna. Comunque è un problema superabile acquistando una delle J bar che si trovano facilmente in rete.
Per posizionare la leva ci vuole un pò di pazienza: dovrai inserire l'anello nel foro della leva, inserirla nel corpo della penna "chiudendo" leggermente l'anello è importante che in questa posizione le due estremità non si sovrappongano né puntino l'una contro l'altra: altrimenti tagliane una piccola porzione. Sarebbe di grande aiuto una pinza tipo chirurgo, coi becchi sottili tanto da poter entrare nella penna. Ciò che devi riuscire a fare è acchiappare la leva facendola uscire dalla sua feritoia. A quel punto hai quasi vinto: solleva la leva in verticale come quando si carica la penna e cerca di disporla nella sua giusta posizione. A questo punto con l'aiuto di una torcia e di un sottile ferro piegato ad "L" negli ultimi due millimetri tira o spingi l'anello secondo la necessità sino a quando lo stesso non si disponga interamente nell'apposita gola potendo allargarsi e stabilizzarsi.

[lucawm]

Posizionare ľanellino a C alľinterno della penna l'hi appena fatto. Adesso cerco di montare anche la leva.

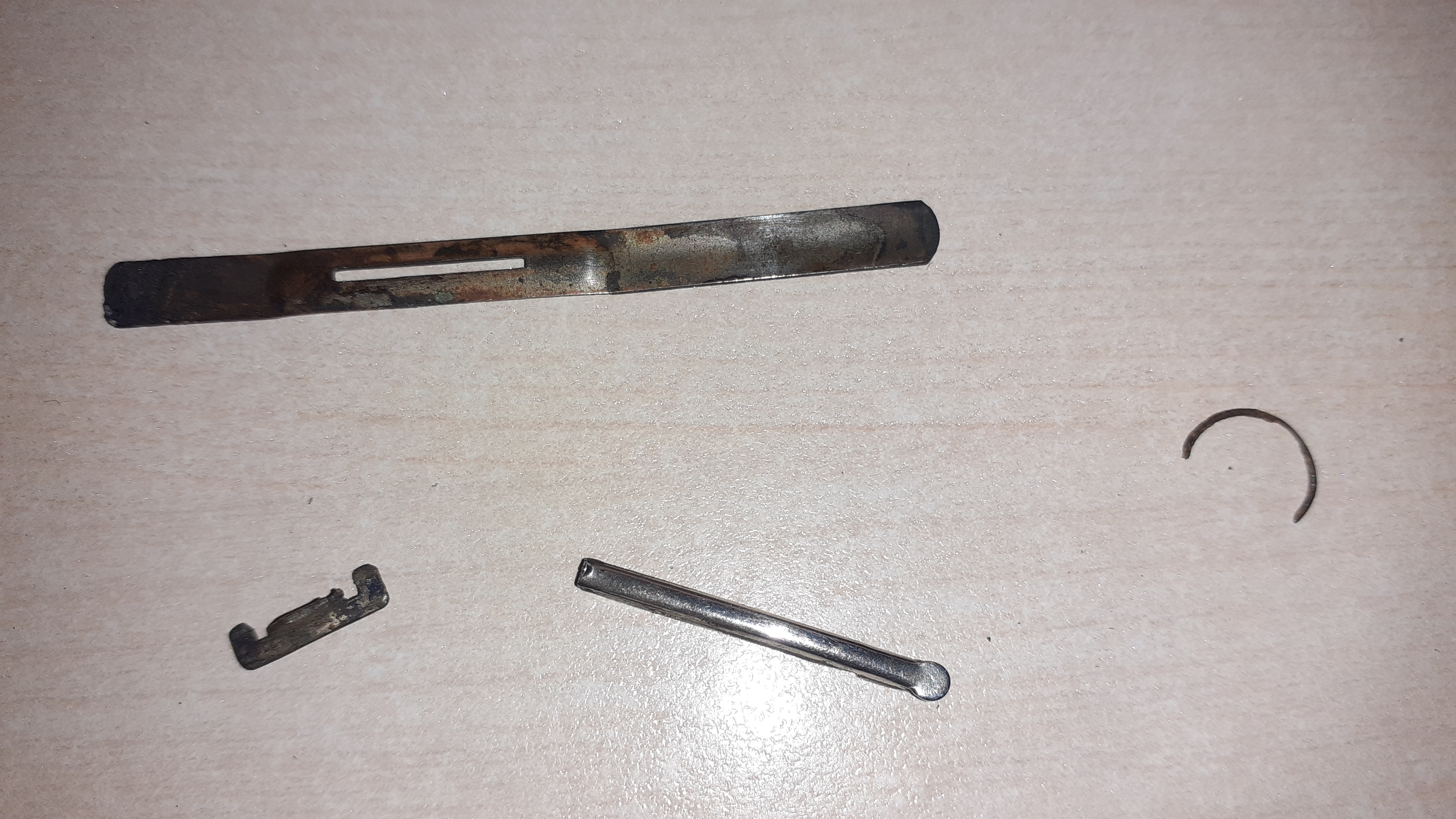

Il meccanismo è complesso, é una MT Swan e non funziona con la J bar. Cerco di mostrarlo in foto:

La barra di pressione ha in quella parte vagamente a C, che alla fine è una specie di carrellino che si sposta nelka barra, un gancio che si acchiappa nella parte posteriore della leva e va richiuso dopo il montaggio. Non penso proprio sia rotto nulla, questo è tutto quello che è uscito dalla penna.
Sembra che per il montaggio in fabbrica usassero degli strumenti appositi fatti a misura, per non impazzire; il meccanismo è molto simile a quello di alcune Wahl Eversharp, infatti sto cercando di seguire quella guida senza riuscirci...

L'anello è in acciaio armonico; puoi ricavarlo per esempio da una molla: l'importante è che il diametro sia il medesimo. E'un materiale molto elastico e si piega con fatica, ma con un pò di pazienza puoi riuscire a rifarlo: Quello che c'è sembra eccessivamente corto per essere nato così, comunque non è necessario che l'anello sia di un giro completo; anzi se ne manca una porzione di qualche mm l'inserimento è meno difficoltoso.
Nella barra di pressione c'è qualcosa che non quadra: la parte staccata fatta vagamente a "C" sembra rotta; probabilmente era una sorta di guida della barra di pressione che stava sul fondo, all'interno della penna. Comunque è un problema superabile acquistando una delle J bar che si trovano facilmente in rete.
Per posizionare la leva ci vuole un pò di pazienza: dovrai inserire l'anello nel foro della leva, inserirla nel corpo della penna "chiudendo" leggermente l'anello è importante che in questa posizione le due estremità non si sovrappongano né puntino l'una contro l'altra: altrimenti tagliane una piccola porzione. Sarebbe di grande aiuto una pinza tipo chirurgo, coi becchi sottili tanto da poter entrare nella penna. Ciò che devi riuscire a fare è acchiappare la leva facendola uscire dalla sua feritoia. A quel punto hai quasi vinto: solleva la leva in verticale come quando si carica la penna e cerca di disporla nella sua giusta posizione. A questo punto con l'aiuto di una torcia e di un sottile ferro piegato ad "L" negli ultimi due millimetri tira o spingi l'anello secondo la necessità sino a quando lo stesso non si disponga interamente nell'apposita gola potendo allargarsi e stabilizzarsi.

[lucawm]

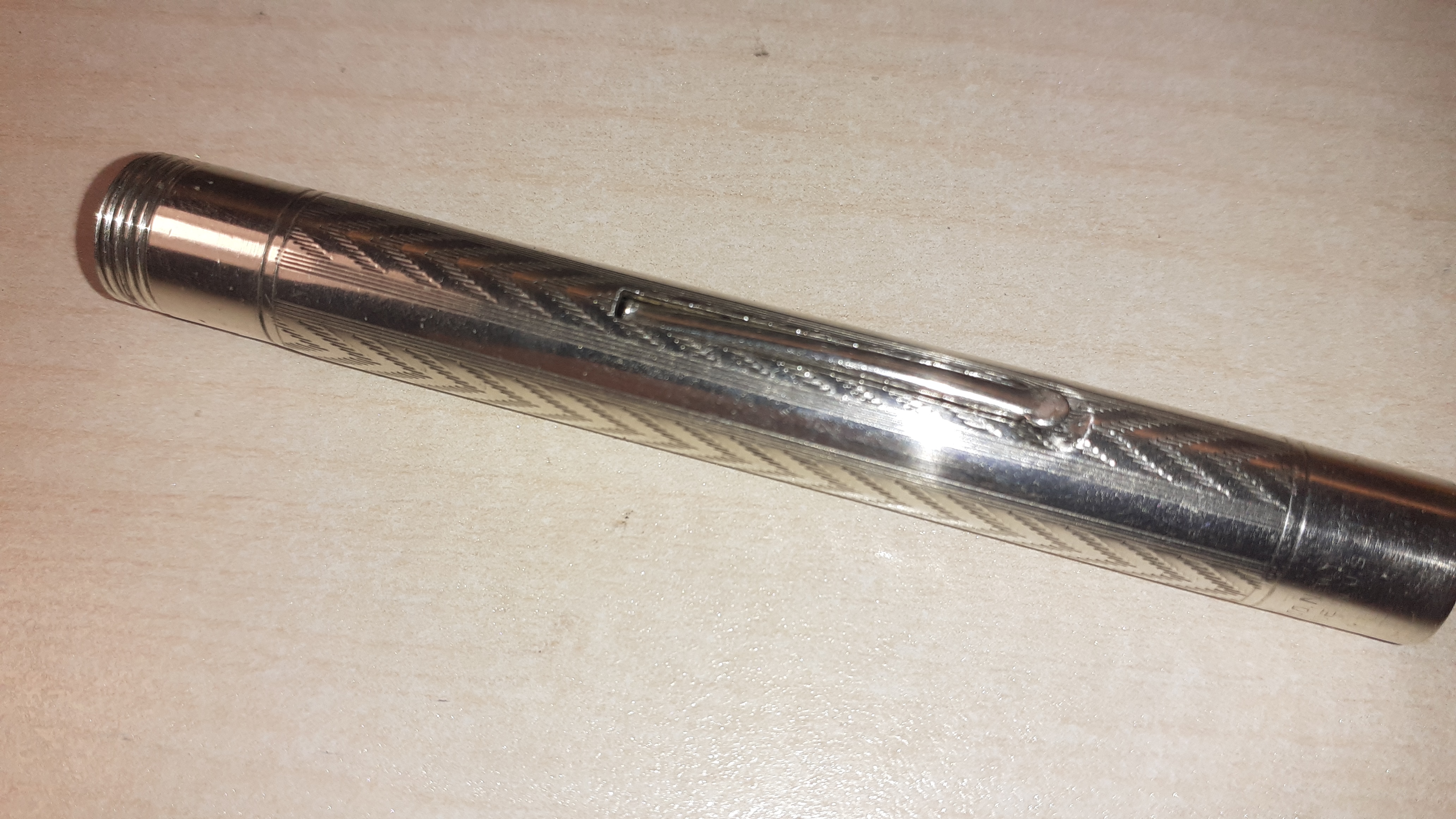

Leva in posizione, per il resto mi arrendo...

[Ottorino]

Ho un po' di filo di acciaio armonico di vario diametro. Se mi mandi lo spessore e un indirizzo in MP, te ne mando qualche metro del diametro più vicino

[PeppePipes]

No, non ti arrendere. Se sei riuscito a riposizionare la levetta il più è fatto. Sostituendo la sua barra di pressione con una "j bar" ti semplifichi la vita, perché la "coda" a manico d'ombrello è anch'essa di acciaio armonico quindi funziona da molla e tiene la barra a contatto con la leva senza bisogno che vi sia agganciata.

[lucawm]

Ho un po' di filo di acciaio armonico di vario diametro. Se mi mandi lo spessore e un indirizzo in MP, te ne mando qualche metro del diametro più vicino

Grazie davvero per il pensiero ma sono riuscito a risolvere. Grazie ancora.

No, non ti arrendere. Se sei riuscito a riposizionare la levetta il più è fatto. Sostituendo la sua barra di pressione con una "j bar" ti semplifichi la vita, perché la "coda" a manico d'ombrello è anch'essa di acciaio armonico quindi funziona da molla e tiene la barra a contatto con la leva senza bisogno che vi sia agganciata.

Nei vari tentativi di riagganciare il gancetto, si è spezzata la parte che va chiusa, ovviamente. (Me lo aspettavo, era solo questione di tempo). Quindi mi conviene convertire tutto a J bar infischiandomene del sistema di carica originale? Se così tutto é decisamente più semplice. Appena posso ne acquisto qualcuna di quelle che ho terminato. Immagino ci voglia la misura più stretta in quanto il fusto ha un diametro sottile.

[PeppePipes]

No, resta tutto invariato: la J bar sostituisce la barra originale ma verrà sempre premuta tramite la levetta.

[lucawm]

Si certo, quello che intendevo io e che ora la levetta sarà a 'scatto', in quelle penne va riaccompagnata in sede a mano e si fissa col gancetto. Comunque ho già ordinato una J bar. Appena mi viene recapitata la monto. Grazie per il vostro aiuto.
Luca

[lucawm]

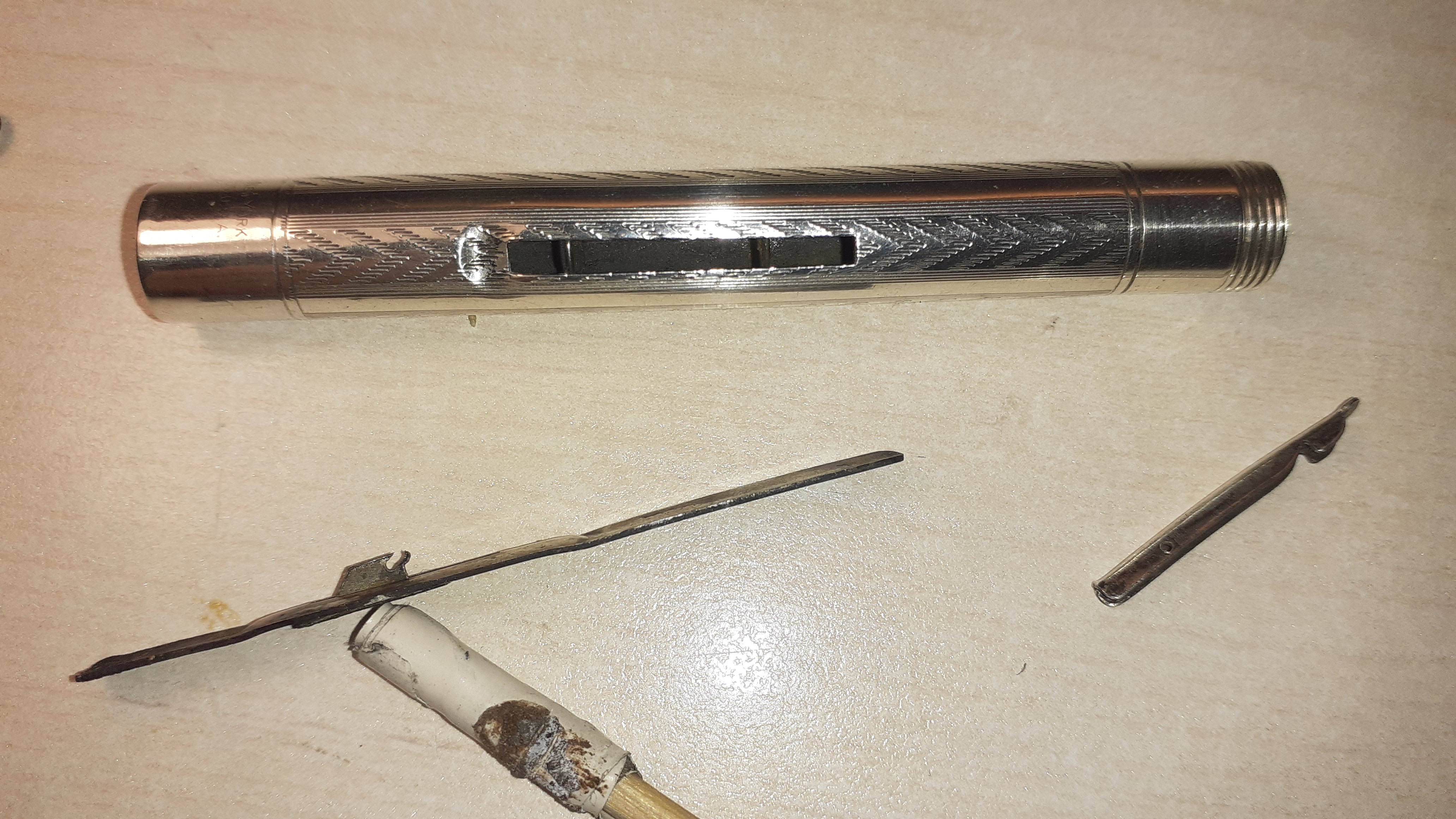

Buongiorno, dopo ben 12 giorni dall'Inghilterra mi hanno recapitato la J bar. Alla fine dopo aver preso un po' di misure ho acquistato la misura media che ci sta a pennello, la penna ora carica bene e sono soddisfatto. Grazie per l'aiuto
