Smontaggio pistone Omas Extra Big

[Stormwolfie]

Ho una Omas Extra Ogiva large size, per intenderci senza finestrella e lunga 14 cm.
Vorrei smontare il pistone per pulirla ed ingrassarla ma non vedo nessuna spina sul fondello.
Come posso procedere ?

[maxpop 55]

Ho una Omas Extra Ogiva large size, per intenderci senza finestrella e lunga 14 cm.
Vorrei smontare il pistone per pulirla ed ingrassarla ma non vedo nessuna spina sul fondello.
Come posso procedere ?

Che io mi ricordi la serie degli anni 60 in celluloide portava la spinetta, quelle anni 80/90 in resina di riso hanno un fermo interno molto delicato
Dai un occhiata qui, è una riparazione del fermo, ma potrai vedere come smontarla: viewtopic.php?f=12&t=10973

[Stormwolfie]

La mia è quella con il fermo interno. Il problema è come avvitare in maniera stabile il perno del pistone al fondello

[francoiacc]

Per smontare la penna basta togliere la sezione e svitare il fondello fino a rimuoverlo. Poi una volta pulita e ingrassata, inserisci il pistone facendo andare la scalanatura dello stesso nella spinetta senza farlo scendere al punto di essere agganciato dal fondello. Riavviata il fondello lasciando un po' di filetto fuori e poi spingi il pistone in modo da farlo agganciare dal fondello. Io personalmente vado a tentativi per regolare la corsa, non ci ho mai perso più di qualche minuto in questo modo a riassemblare il tutto.

[Stormwolfie]

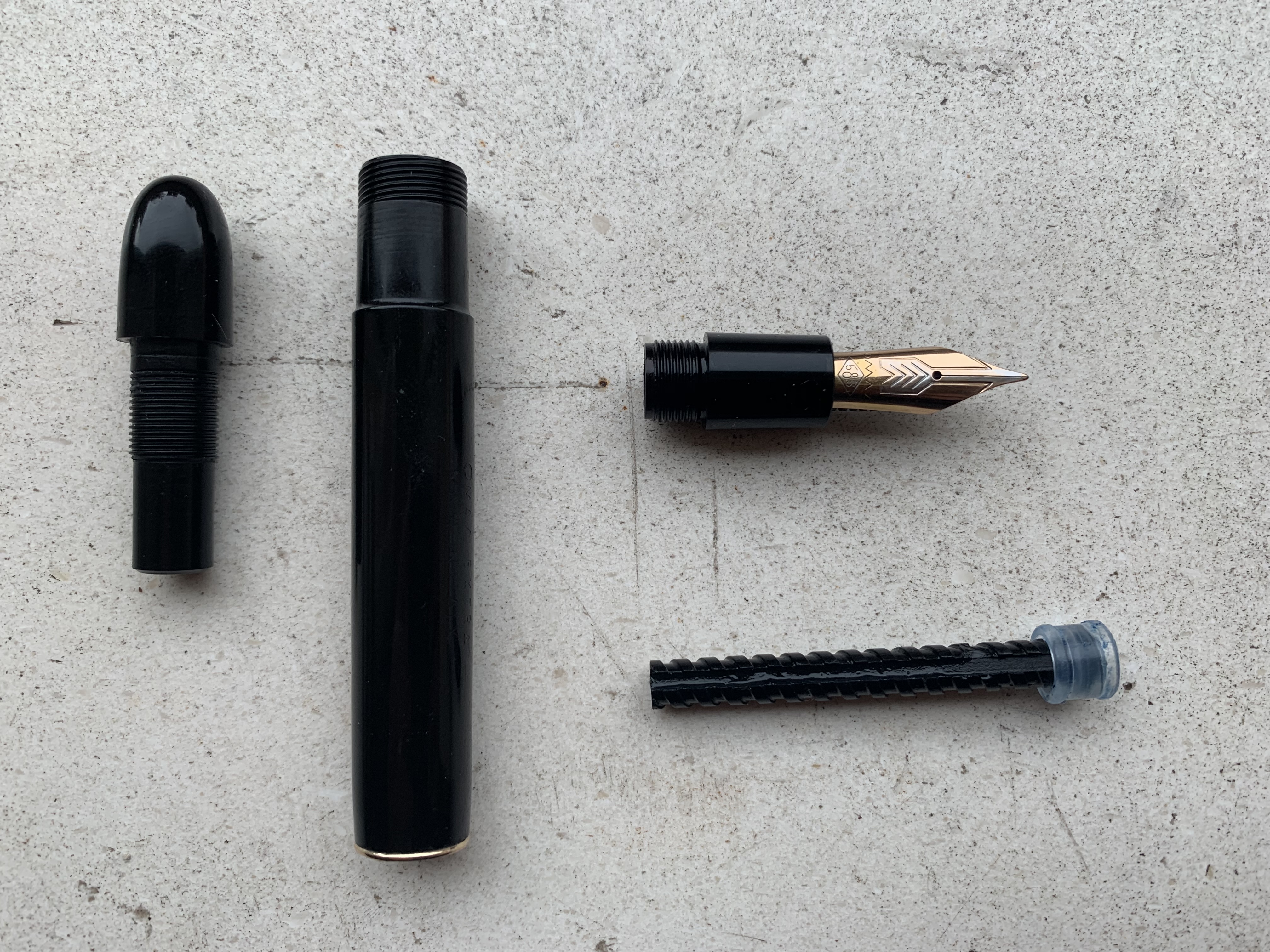

Il problema è che mi sono accorto che la spinetta si è rotta. Il pistone l’ho estratto smontando la sezione e svitando il fondello per poi estrarlo spingendolo con una bacchetta cinese.

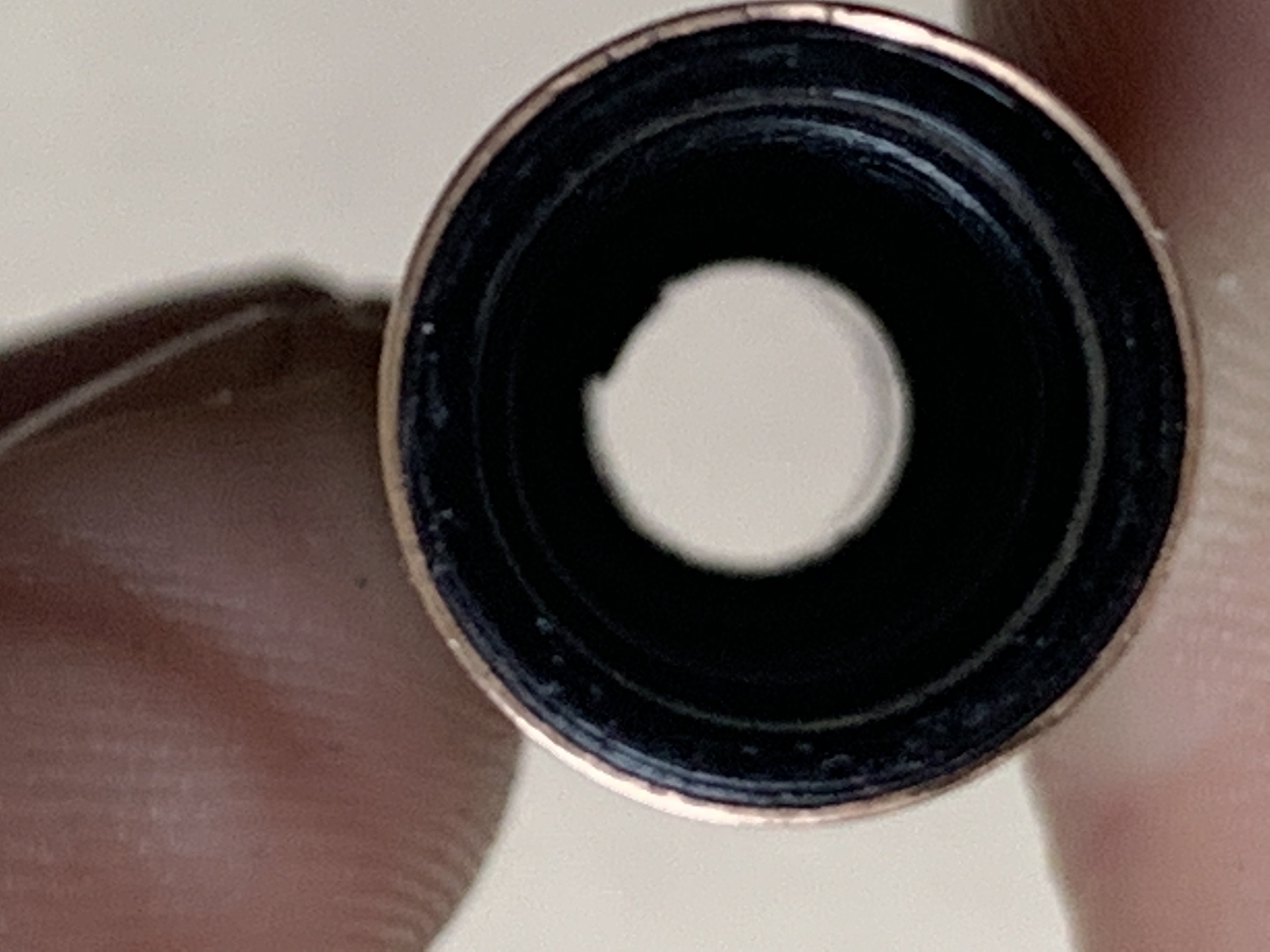

Guardando all’interno del fusto non vedo il dentino su cui dovrebbe inserirsi la scanalatura presente sulla vite del pistone.
Più tardi vi giro le foto.

[maxpop 55]

Con la penna nera la riparazione è meno visibile che con la rossa, con un po di attenzione potrebbe essere anche invisibile.

[Stormwolfie]

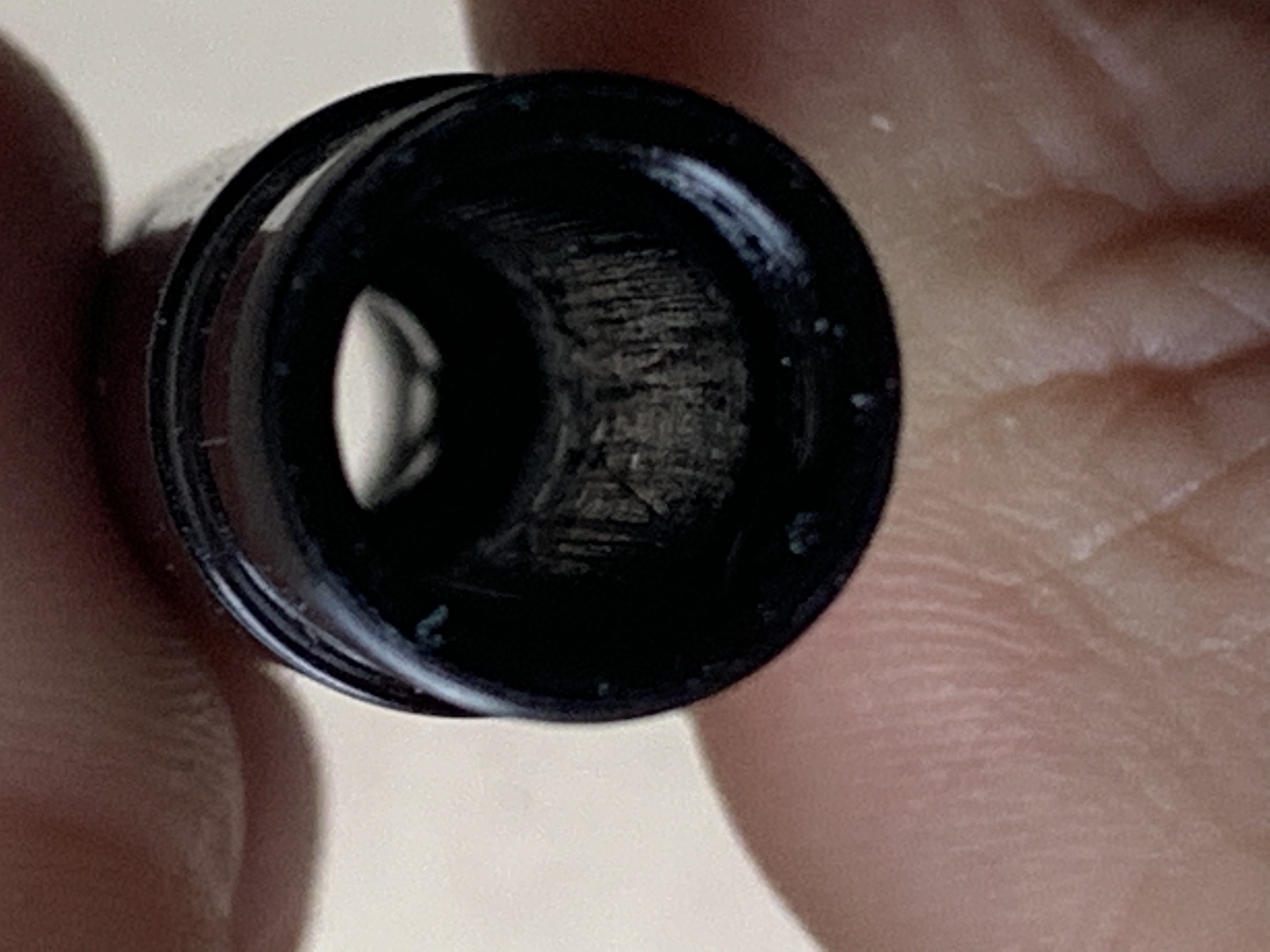

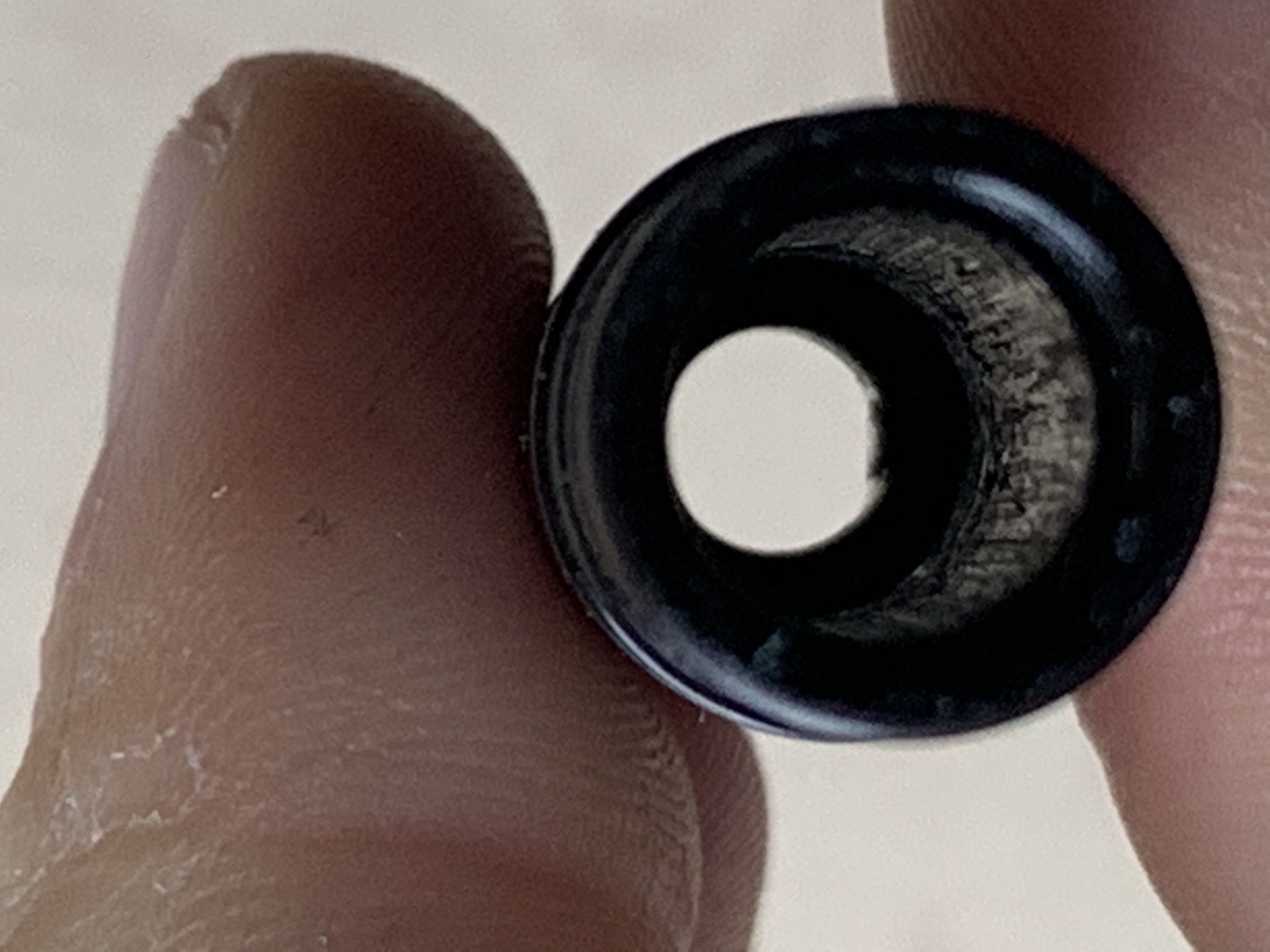

Non riesco a capire se il dentino fa il suo dovere o meno. Qualcosa che sporge ai vede ma non so se è integro o meno.

[fab66]

Domanda: la penna aveva problemi di caricamento?
Perchè queste penne fanno parte della categoria "bastarde dentro", il fermo interno che altro non è che un anellino a mò di ghiera dentata si rompe spesso e volentieri e meno le si toccano meglio è..... anche perchè vale sempre il detto "penna che funziona si lascia stare"....
In ogni caso, dato che la casa madre è ormai inesistente, se si è rotta ti devi rivolgere a riparatori professionali che siano in grado di rifare il pezzo.
Considera (come forse avrai già letto in altri topic qui) che quando ste' benedette penne in resina pregiata venivano rimandate alla omas questi sostituivano direttamente il fusto, col risultato di trovarci una scritta generica "omas extra" anzichè quella originale della penna...

[francoiacc]

Se il dentino esiste allora il pistone scorre nel fusto solo se il dentino guida entra nella scalanatura, prova semplicemente, e senza forzare, a far entrare il pistone fino in fondo: se lo fa solo in una posizione allora il dentino c'è, se entra in qualsiasi posizione allora il dentino guida è rotto.

[fab66]

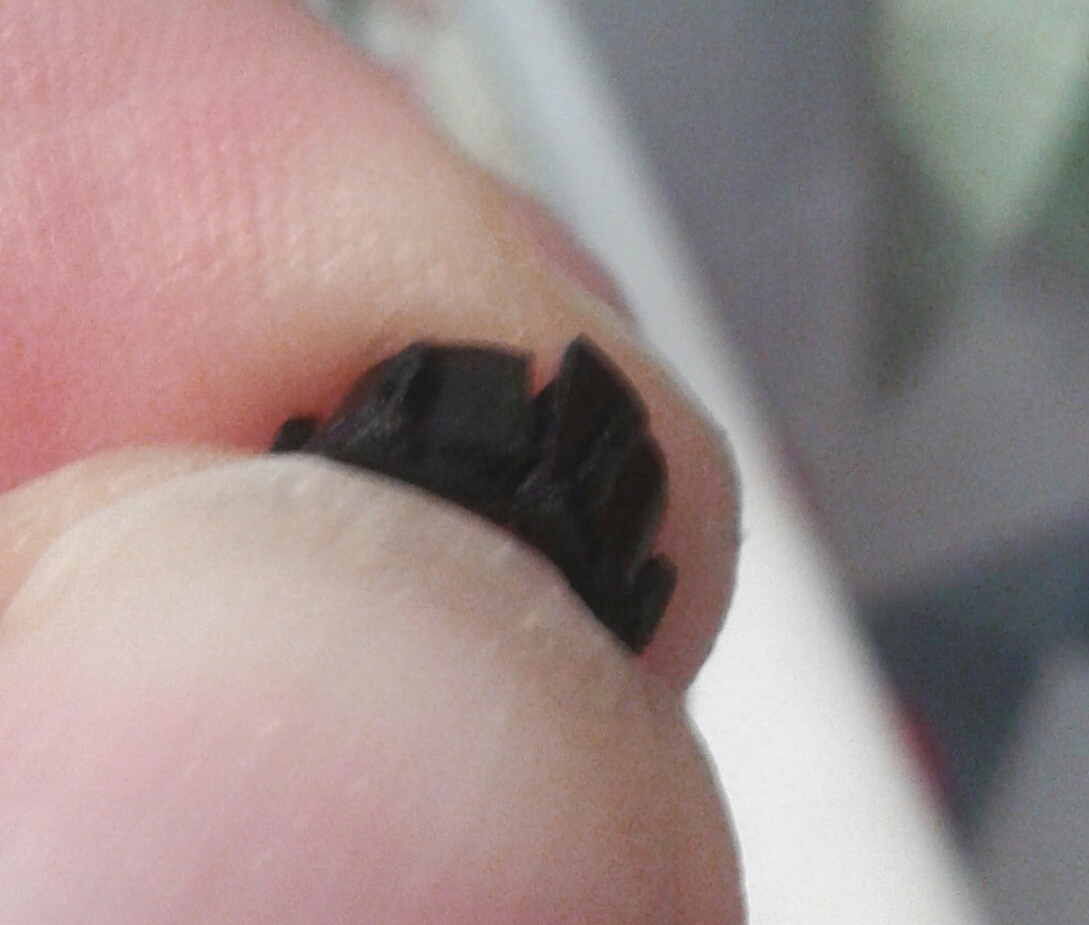

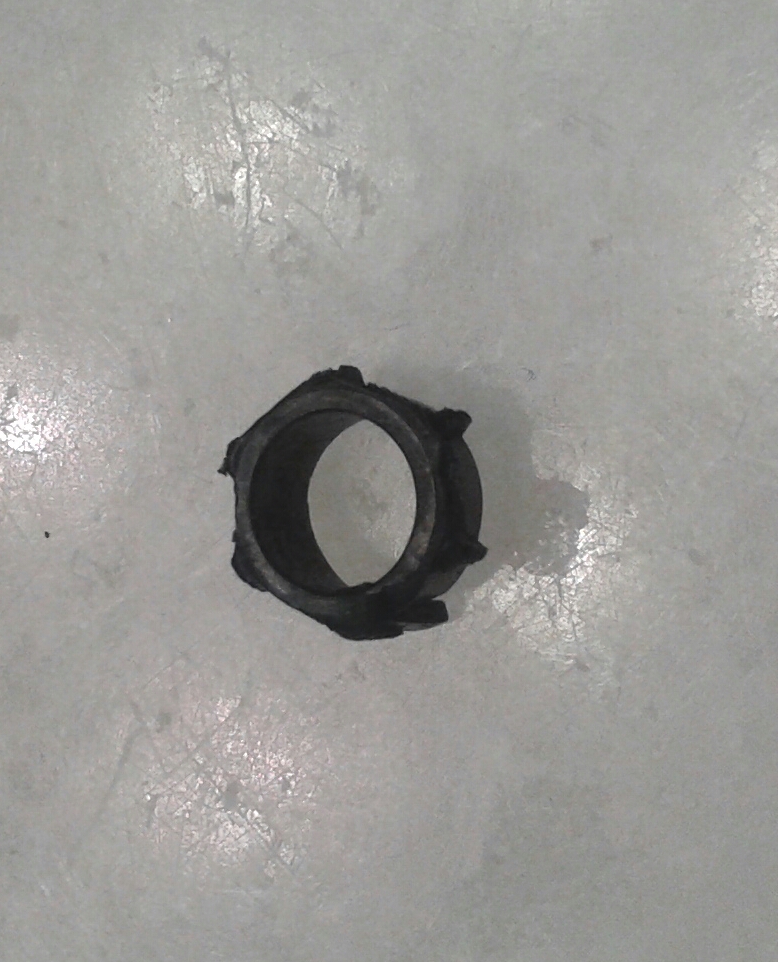

Questo è quello estratto dalla mia M-CM a suo tempo

[maxpop 55]

Il dentino sembra sano, prova con calma.
Se il collarino è integro hai buone possibilita'che vada bene.

[Stormwolfie]

Mi confermate che il dentino è dentro al collarino? Io il mio lo vedo ma non so se è integro perché per far imboccare bene il pistone lo devo premere su un lato poi quando vado ad avvitare il fondello si centralizza nuovamente la vite e perdo il blocco. Non so se mi sono spiegato bene

[Stormwolfie]

Questo è quello estratto dalla mia M-CM a suo tempo

Fab il tuo collarino smontato è privo del dentino interno mi sembra.... certo sto pistone è fatto veramente a c...0:-)

[Ottorino]

I collarini che ho visto io hanno un dentino MOLTO più evidente. Ma ne ho visti pochi

[francoiacc]

Secondo me il dentino è andato
