Barra di pressione troppo lunga?

[Giuseppe1971]

Cari amici,

Ho quasi terminato il restauro di una Columbus 55 con caricamento a pulsante. La barra di pressione originale non era presente per cui ne ho acquistata una nuova ma credo sia leggermente più lunga poiché non riesco ad inserire il pulsante di fondo. Nella fig. 13 presente in questa pagina http://www.fountainpen.it/Smontare_e_ri ... e_di_fondo la barra fuoriesce pochissimo invece, nel mio caso, fuoriesce di alcuni millimetri. Se fosse necessario accorciarla, da che lato dovrei agire, quello verso la sezione o quello verso il pulsante?

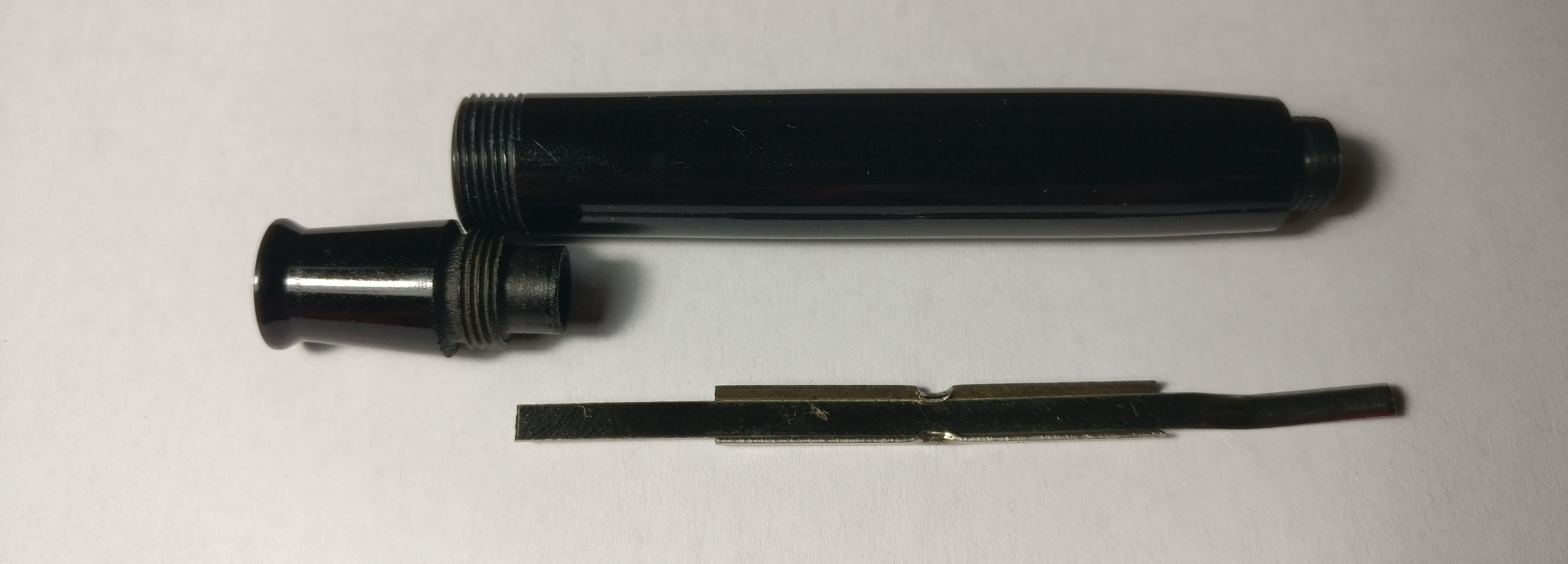

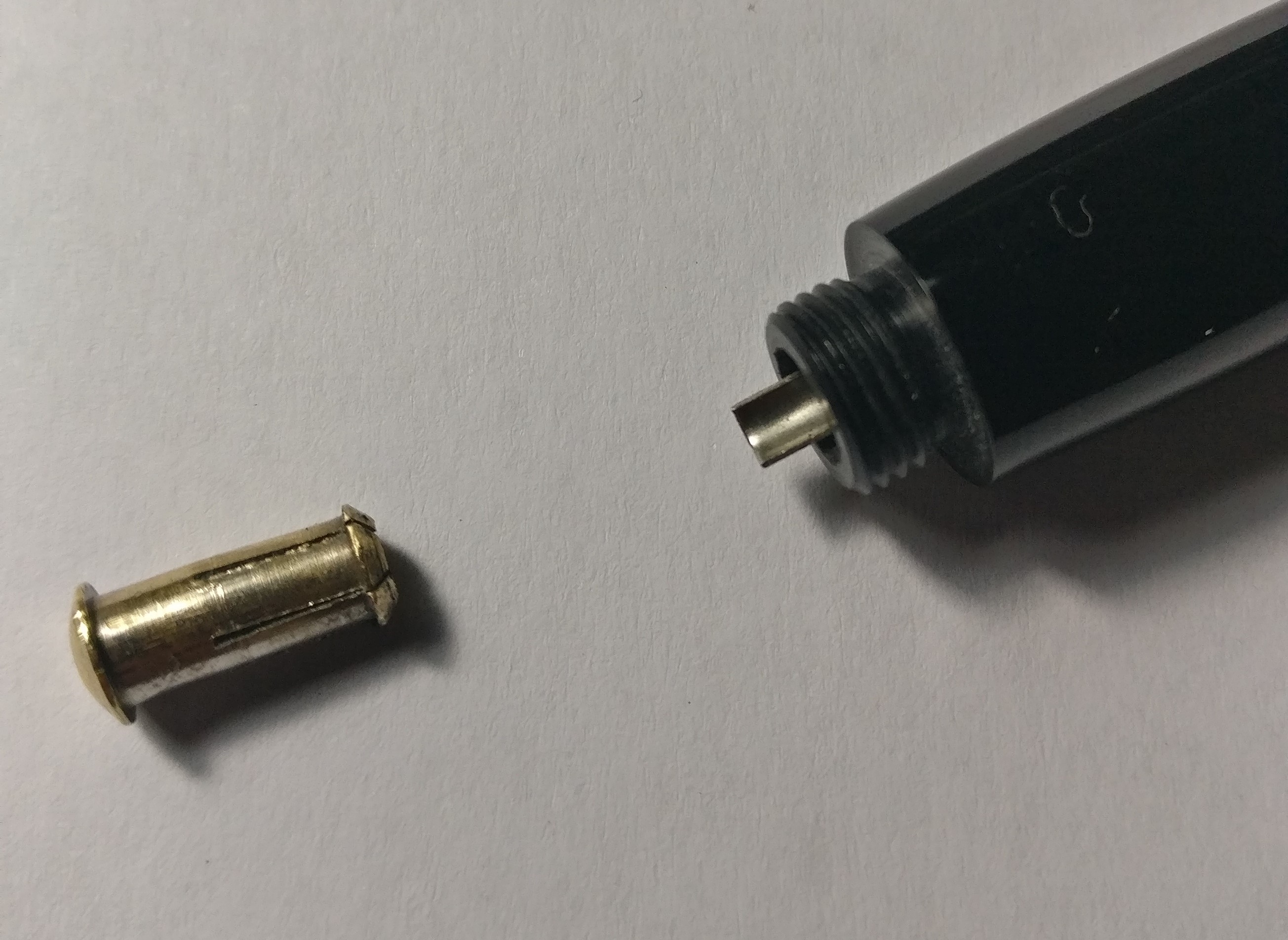

Allego due foto:

Saluti,

[maxpop 55]

La barra io la taglio in basso, però può anche capitare il contrario, va valutato caso per caso, prima di agire controlla se entra bene nel pulsantino, lo vedo molto chiuso, forse per questo hai problemi con la barra, a me non pare così lunga.
Nel caso si allarga con il taglio di un giravite, o una qualunque lama, stai attento è facile possa scappare e farti male.

[Giuseppe1971]

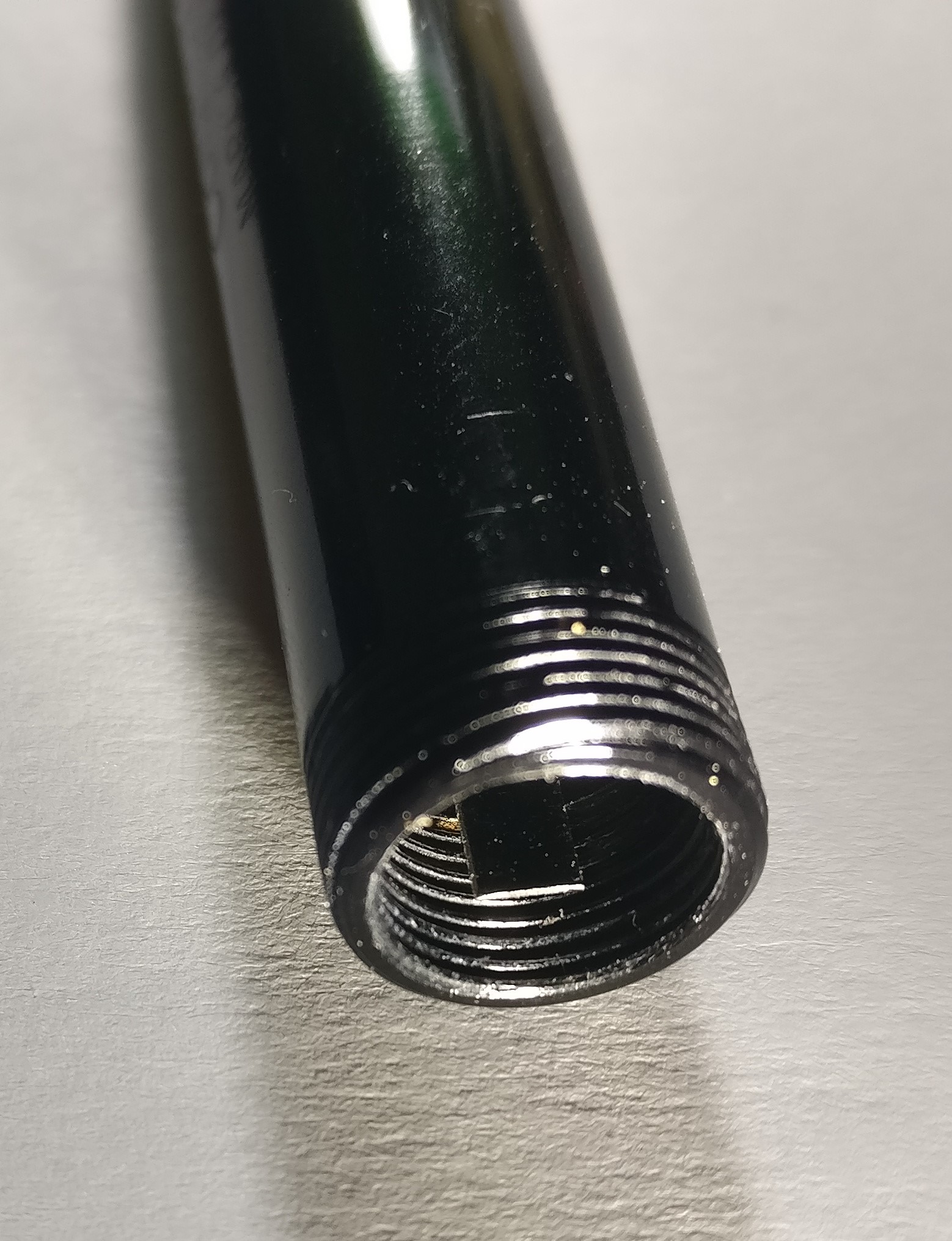

Ho fatto come mi hai hai detto e sono riuscito ad inserire il pulsante ma la barra resta piegata all'interno del corpo. Svitando la sezione, la barra si distende ma una parte copre la filettatura, come puoi vedere dalla foto, e questo mi fa pensare che sia troppo lunga. Che ne pensi?

[Lorenzo79]

Che la parte terminale sporga, può capitare.

L'importante è che una volta posizionata correttamente, ovvero appoggiata al bordo sezione, montato il pulsante e avvitato il cappuccio di fondo, la barra non fletta e vada a comprime il sacchetto.

Se accade, è necessario accorciarla un po'. Io di solito uso una piccola fresa da modellismo (tipo dremel) per poter procedere a piccoli passi

[maxpop 55]

Ho fatto come mi hai hai detto e sono riuscito ad inserire il pulsante ma la barra resta piegata all'interno del corpo. Svitando la sezione, la barra si distende ma una parte copre la filettatura, come puoi vedere dalla foto, e questo mi fa pensare che sia troppo lunga. Che ne pensi?


Il pulsantino come scorre all'interno del foro?
Non è che rimane bloccato giù, non sale e la barra resta piegata?
Vedendo le foto non mi pare che sia così lunga la barra.

[Giuseppe1971]

Il pulsantino come scorre all'interno del foro?
Non è che rimane bloccato giù, non sale e la barra resta piegata?
Vedendo le foto non mi pare che sia così lunga la barra.

Con la sezione avvitata, il pulsante resta bloccato al punto morto superiore e non scorre. La foto di prima è appunto con il pulsante al PMS e, come ha scritto Lorenzo79, la barra resta flessa all'interno del corpo. In questa foto invece, il pulsante è al punto morto inferiore e la barra si posiziona come vedi.

[maxpop 55]

Intendevo dire, controlla se senza barra il pulsantino scorre su e giù senza intoppi, praticamente con il fusto in verticale col pulsantino in giù questi deve trovarsi alla massima estensione, mentre se il fusto è con il pulsantino verso l'alto questi scende, tutto deve essere fluido senza intoppi che possano bloccarlo .
Quando il pulsante è su la barra deve essere dritta premendolo si curva è normale che senza sezione fuoriesca.

[Giuseppe1971]

Il pulsante, senza la barra, scorre libero.

Se inserisco la barra con la sezione avvitata, la barra si arcua all'interno del corpo e impedisce l'azionamento del pulsante (resta bloccato in alto) ed occupa (sempre la barra) lo spazio nel quale andrebbe il sacchetto in gomma.

Se svito la sezione, la barra si raddrizza e va a coprire la filettatura interna del corpo come da foto precedenti.

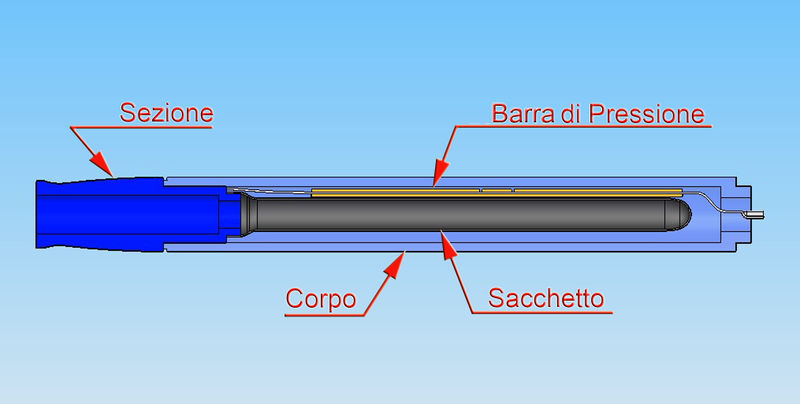

Tu scrivi che è normale che senza sezione fuoriesca la barra ma, in questo disegno:

la barra poggia sul bordo della sezione - che è avvitata - e intuisco che togliendo sezione, la barra non fuoriuscirà. Dove sbaglio?

[kircher]

Premesso che è possibile che la tua sbarra sia troppo lunga, considera che la barra è tenuta ferma dalla sezione in modo da fare resistenza al pulsante. se togli la sezione, il pulsante dovrebbe scendere e la barra fuoriuscire dalla parte della sezione. il lato della barra dalla parte del pulsante deve entrare dentro il pulsante e il pulsante, in posizione normale dovrebbe fuoriuscire quasi interamente dal fusto (con, al proprio interno, la parte della barra che fuoriesce dal fusto).

[Giuseppe1971]

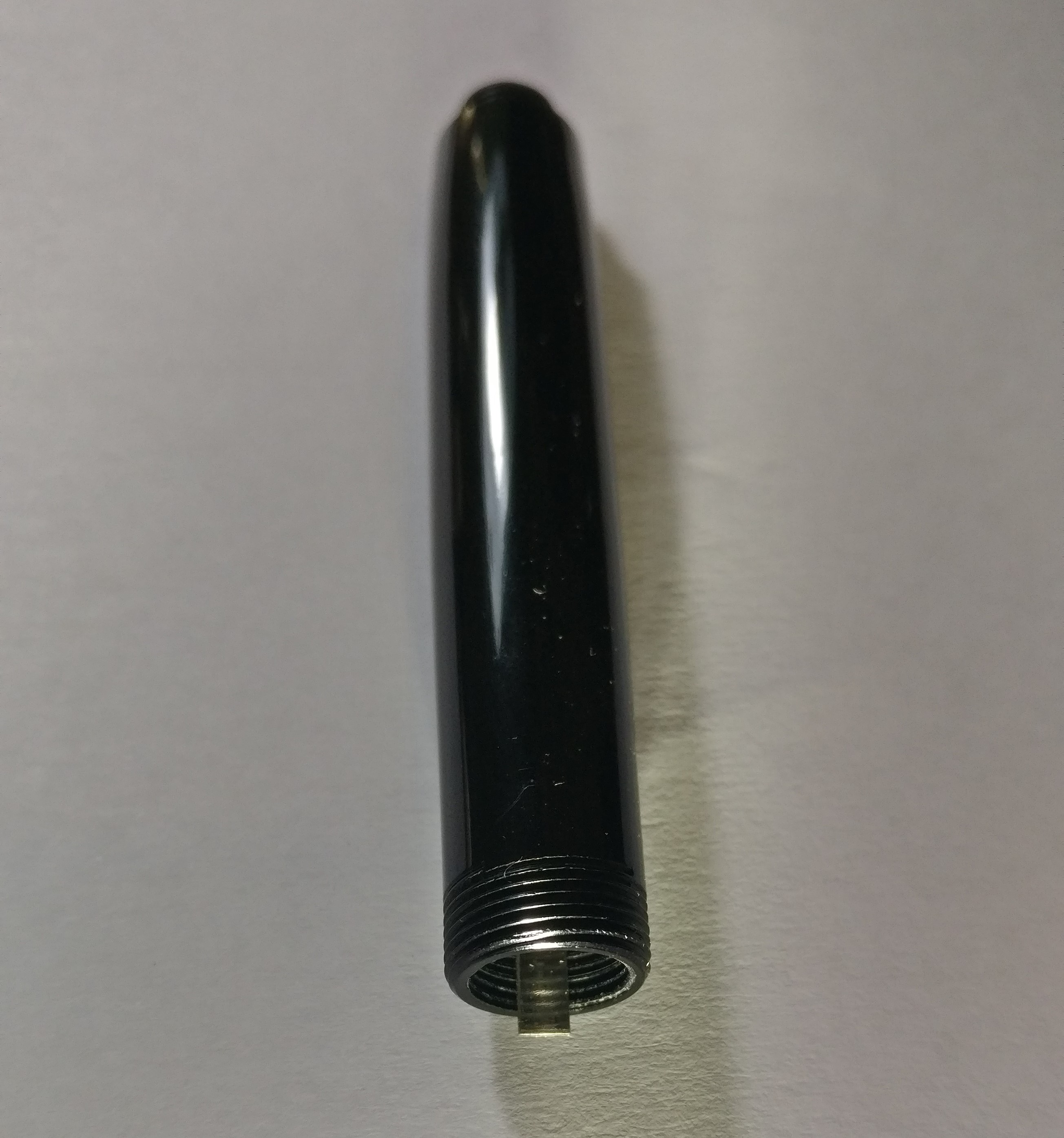

Grazie per la tua risposta. Il funzionamento mi è chiaro infatti in questa foto:

Il lato della barra dalla parte del pulsante è all'interno dello stesso e il pulsante fuoriesce dal fusto.

In questa foto invece:

Il pulsante è all'interno del fusto con sempre all'interno la barra.

[Lorenzo79]

Da quello che dici ed hai rilevato nei tuoi test... Va accorciata

[maxpop 55]

Prima di tagliarla vanno fatti tutti i controlli possibili, una volta accorciata se si è sbagliato non è più possibile tornare indietro, si deve solo acquistare un altra barra di pressione.

[Giuseppe1971]

Visto che siamo entrambi di Portici, te la potrei far vedere prima di tagliarla? Se mi indichi un luogo a te comodo ed un orario, ti raggiungo al volo

[maxpop 55]

Ora sono in ufficio, mandami tramite PM il tuo num, telefonico o del cellulare , appena arrivo a casa mi collego e ti chiamo

[maxpop 55]

Sono a lutto, ho fatto una ca@@ta senza fine, abbiamo risolto il problema della barra, ma per sistemare l'alimentatore ad un altra Columbus ho spaccato il pennino, sono profondamente dispiaciuto, appena trovo il pennino Columbus adatto gli e lo rimetto, se vi devo dire come l'ho spaccato non lo so e questo mi demoralizza ancora di più.
