Ciao,

ieri, purtroppo, nel caricare la stilo in oggetto, non so come ma mi sono ritrovato con la penna "disassemblata"

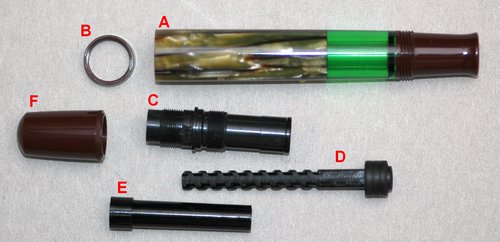

Ora mi trovo in questa situazione:
Sembrava semplice:

• il pezzo B si inserisce in A;
  i pezzi E e D si inseriscono in C (C si avvita in senso antiorario nel corpo A);
  F si avvita in senso orario nel pezzo C;

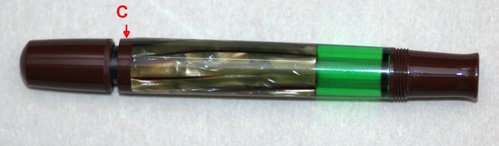

ma per quanti tentativi abbia fatto, a penna "carica" rimane sempre uno spazio di circa un millimetro tra F e B :
Qual'è il trucco per rimontare il tutto in modo corretto?
Aiuto!!

Ciao, mi sembra che questa vecchia discussione faccia al caso tuo!
https://forum.fountainpen.it/viewtopic.php?f=12&t=10918

muristenes ha scritto:Ciao, mi sembra che questa vecchia discussione faccia al caso tuo!
https://forum.fountainpen.it/viewtopic.php?f=12&t=10918

Ciao,

intanto ti ringrazio per la risposta.
Ho letto la discussione, purtroppo però c'è una differenza sostanziale: nell'altra il gruppo si incastra nel corpo della penna, nella mia invece si avvita (in senso antioriario, nota la filettatura a destra sulla flangia C), il che complica enormemente le cose

Devi prima assemblare il gruppo composto dalle parti F, C, E, D. Non capisco cosa sia l'anello B.
tutto sta nell'inserire lo stantuffo D quando il fondello F è già parzialmente avvitato. Se resta spazio come nella foto, torna indietro, fai sganciare lo stantuffo e avvita di un paio di giri il fondello prima di reinserirlo. Se dovesse succedere invece che il fondello si è avvitato completamente sul manicotto C, ma lo stantuffo non è completamente rientrato, devi invece svitare, far sganciare lo stantuffo e svitare ulteriormente il fondello prima di riagganciarlo. Vedrai che con qualche tentativo troverai la posizione corretta, ed a quel punto non ti resta che inserire il gruppo nel corpo della penna ed avvitare girando in senso antiorario, senza più muovere il fondello. Più complicato a dirsi che a farsi.

Il meccanismo mi ricorda quello delle TWSBI...

PeppePipes ha scritto: Non capisco cosa sia l'anello B.

N.B.: leggasi B non C.

PeppePipes ha scritto: ... tutto sta nell'inserire lo stantuffo D quando il fondello F è già parzialmente avvitato.

Ok, proverò così, spero di riuscirci.

Grazie mille.

PeppePipes ha scritto:tutto sta nell'inserire lo stantuffo D quando il fondello F è già parzialmente avvitato.

Grazie Marcello,

il tuo suggerimento è stato decisivo!

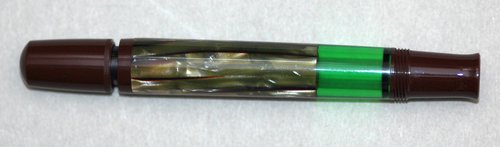

Ecco la penna rimontata:
P.S.: per avvitare il tutto al fusto mi sono costruito una chiavetta ad hoc:

scossa ha scritto:

PeppePipes ha scritto:tutto sta nell'inserire lo stantuffo D quando il fondello F è già parzialmente avvitato.

Grazie Marcello,

il tuo suggerimento è stato decisivo!

Ecco la penna rimontata:


P.S.: per avvitare il tutto al fusto mi sono costruito una chiavetta ad hoc:


Mi fa molto piacere; non è la sola penna per la quale va adottata questa strategia.
Non riconoscevo l'anello B perché a differenza delle 100N d'epoca, nelle quali era parte integrante del manicotto C, in queste riedizioni è separato.
Va dato atto che sono comunque belle penne che ripropongono intatto il fascino delle vintage.
