Aiuto identificazione parker vinta all’asta

[andytwohands]

Ti ringrazio!

Il filetto e il diametro del foro vedo di ricostruirli io sulla base della sezione.
Non mi sembrava che l'anellino in oro e quello in acciaio fossero delle stesse dimensioni... meglio.

[Esme]

Le dimensioni dovrebbero essere diverse come altezza, dato che quello della Premiere non arriva al bordo.
L'anellino della 75 ultima versione, invece, è completamente diverso, sia in altezza che come diametro. Per questo penso che l'AI ti abbia fornito le misure di quest'ultimo.

Una cosa che ho verificato proprio dopo i tuoi primi interventi è il funzionamento del ragnetto.
Pensavo che facesse interferenza sulla sezione, come succede normalmente con questo sistema.
Ma a quanto pare fa interferenza proprio sulla ghiera metallica, e la leggera svasatura è fondamentale. Un particolare che denota una progettazione di ottimo livello.

[andytwohands]

Assolutamente si, infatti provando ad appoggiare l'anellino sulla sezione e chiudendo il tappo, la penna si chiude perfettamente.
Ovviamente quando sfilo l'anellino si torna a incastrare.

Comunque si, l'anellino che devo cercare di riprodurre è svasato e per riferimento, è quello non dorato (quindi credo la seconda versione).
Le misure che tu mi hai dato sono riferite all'anellino dorato?

[Esme]

Le misure che ti ho dato sono riferite alla 75 prima e seconda versione, quindi color acciaio con le tacche di posizionamento.
Cioè quello a cui dovrebbe corrispondere la tua sezione.

Però mi chiedevo: se l'anellino che hai trovato, che corrisponde correttamente alla Premiere, riesce a far funzionare l'aggancio del cappuccio, non riesci a fare qualcosa che lo integri?
(O forse era esattamente questo quello che volevi fare! )

[andytwohands]

Assolutamente si, grazie per lo spunto.
Visto che non parliamo di stampare montagne, potrei dapprima stampare solo il pezzo di plastica che replica l'anello in acciaio, e in seconda battuta ingegnarmi per stampare qualcosa che riesca a integrare l'anello placcato oro.

[Esme]

Magari puoi provare a realizzare l'alloggiamento per la veretta a mano, lavorando con la carta vetrata.
Le dimensioni minime rendono indispensabile tanta pazienza, ma secondo me puoi ottenere un risultato molto interessante.

Tienici aggiornati, questi lavori di ripristino sono sempre molto interessanti.

[maxpop 55]

Aggiornaci mostrandoci anche qualche foto.

[andytwohands]

Aggiornaci mostrandoci anche qualche foto.

molto volentieri!

Appena riesco a produrre qualcosa (attualmente devo appoggiarmi a un collega che ha la stampante a casa) vi informerò.
Comunque sia sarebbe molto utile se qualcuno conoscesse come quella veretta veniva fissata alla sezione.
A vedere le immagini sembrerebbe che ci sia un pezzo da avvitare sulla sezione che ha un diametro di testa superiore al diametro maggiore della veretta, in modo da "imprigionarla" tra se stesso e la sezione.
Ma non sono per nulla sicuro che sia così, è un'idea analizzando la penna e trovando MOLTO strano che abbiano sostituito la sezione con una sezione monca dell'anello in acciaio.

[Esme]

La ghiera color acciaio e quella in oro sono montate in modo diverso.
Quella color acciaio si avvita direttamente alla sezione, e la svasatura è data direttamente dal metallo. (Salvo cambi tra le versioni.)
Quella in oro invece è infilata su una ghiera di plastica, ed è quest'ultima ghiera che si avvita alla sezione. In questo modo c'è anche il bordino "supplementare".

Qui su FPN ci sono due foto molto esplicative.
Quella con la veretta in oro dovrebbe essere di una 75 mercato francese, e non di una Premiere, ma non penso abbiano cambiato il sistema.

trovando MOLTO strano che abbiano sostituito la sezione con una sezione monca dell'anello in acciaio

Hai quasi certamente ragione.
Probabilmente gli si sarà spappolata la ghiera in plastica.

[maxpop 55]

.................
......................
Comunque sia sarebbe molto utile se qualcuno conoscesse come quella veretta veniva fissata alla sezione.
.......................

La veretta è infilata tra due parti.
la parte anteriore è un anello nero è avvitato sulla sezione, tra le due parti c'è un anello dorato.

[andytwohands]

Magari puoi provare a realizzare l'alloggiamento per la veretta a mano, lavorando con la carta vetrata.
Le dimensioni minime rendono indispensabile tanta pazienza, ma secondo me puoi ottenere un risultato molto interessante.

Tienici aggiornati, questi lavori di ripristino sono sempre molto interessanti.

Detto fatto!

Mi ci è voluto un po', non ho mai stampato in 3D quindi ordinare la stampante (presa non appositamente ma perchè c'era una offerta attiva e non ho saputo rinunciare), capire come si usa, armarmi di calibro e disegnare il pezzo come l'ho concepito io in testa (purtroppo non ho trovato nessun riferimento di misura)... ma alla fine ci siamo arrivati.

La parte più comlicata è stata quella del filetto: la 75 ha una filettatura sul pezzo mancante che richiedeva la costruzione del pezzo con dimensioni M8x0.5, non esattamente un passo standard per 8mm di diametro.

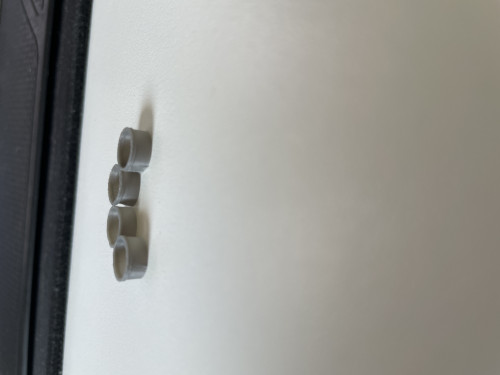

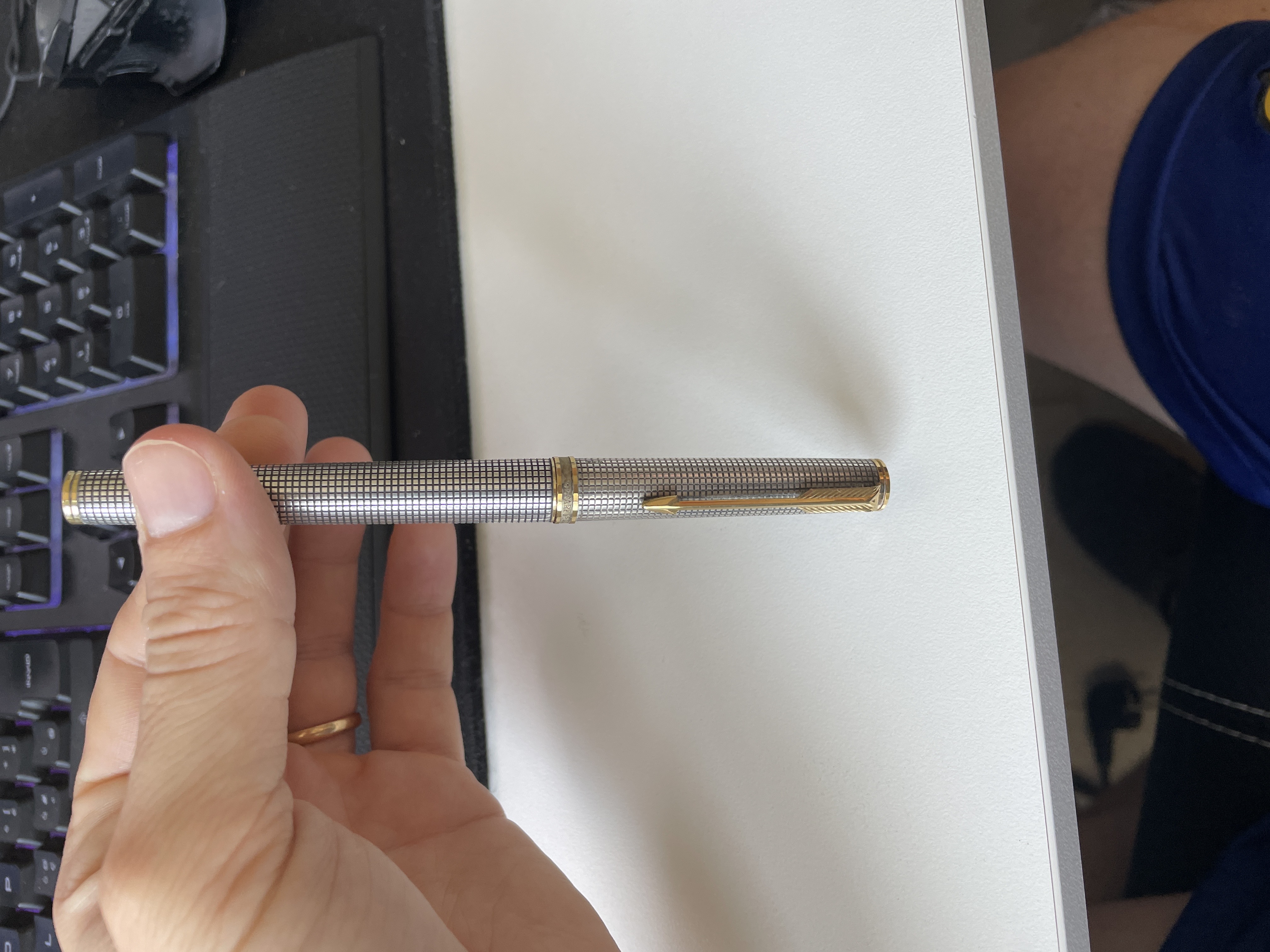

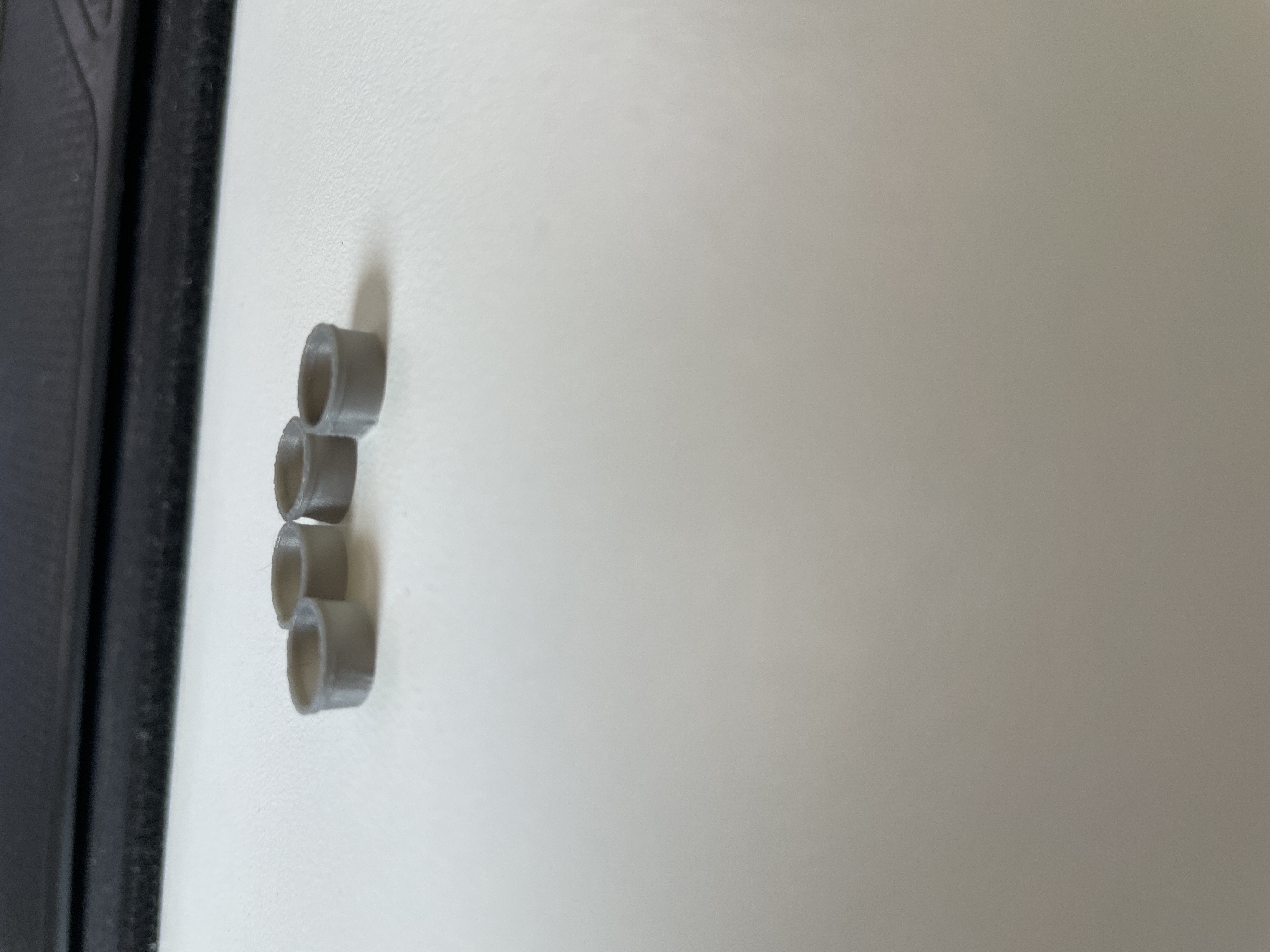

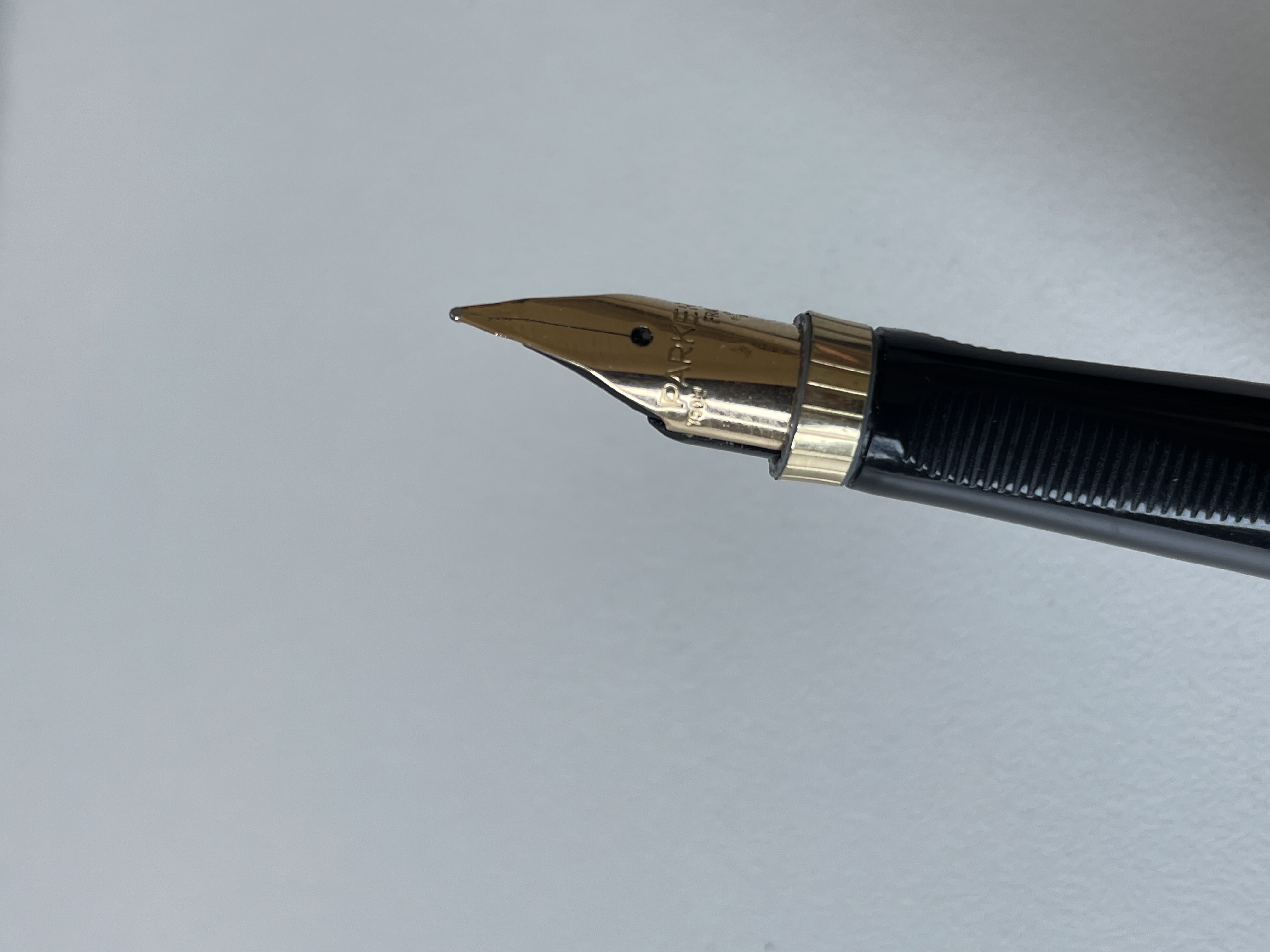

Quindi, via di phon, scalda la plastica, e alla fine siamo riusciti a inserirla... allego il risultato, ottimo accrocco in attesa di trovare un ricambio ufficiale!

[andytwohands]

Ho fatto anche un test di scrittura.

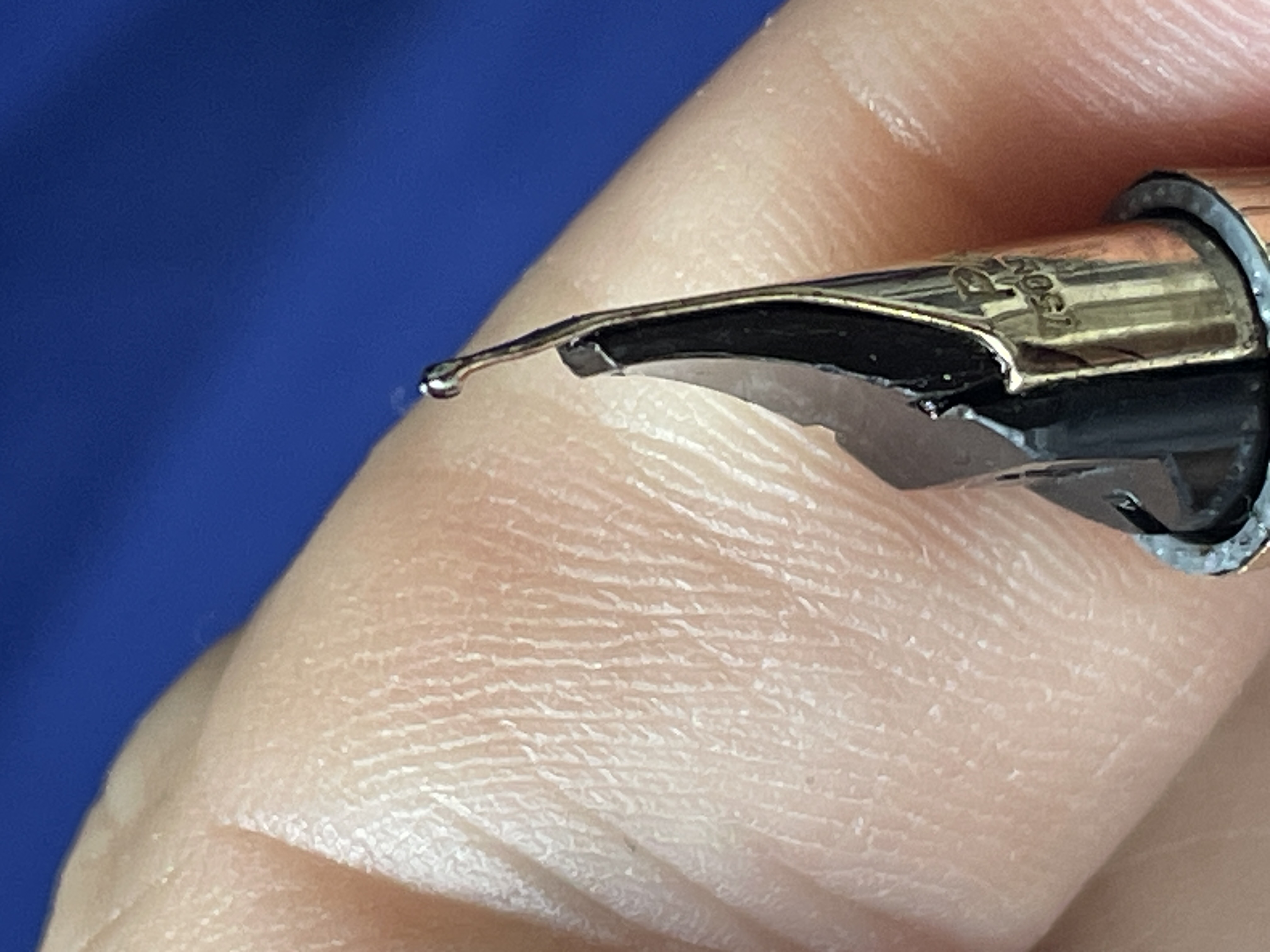

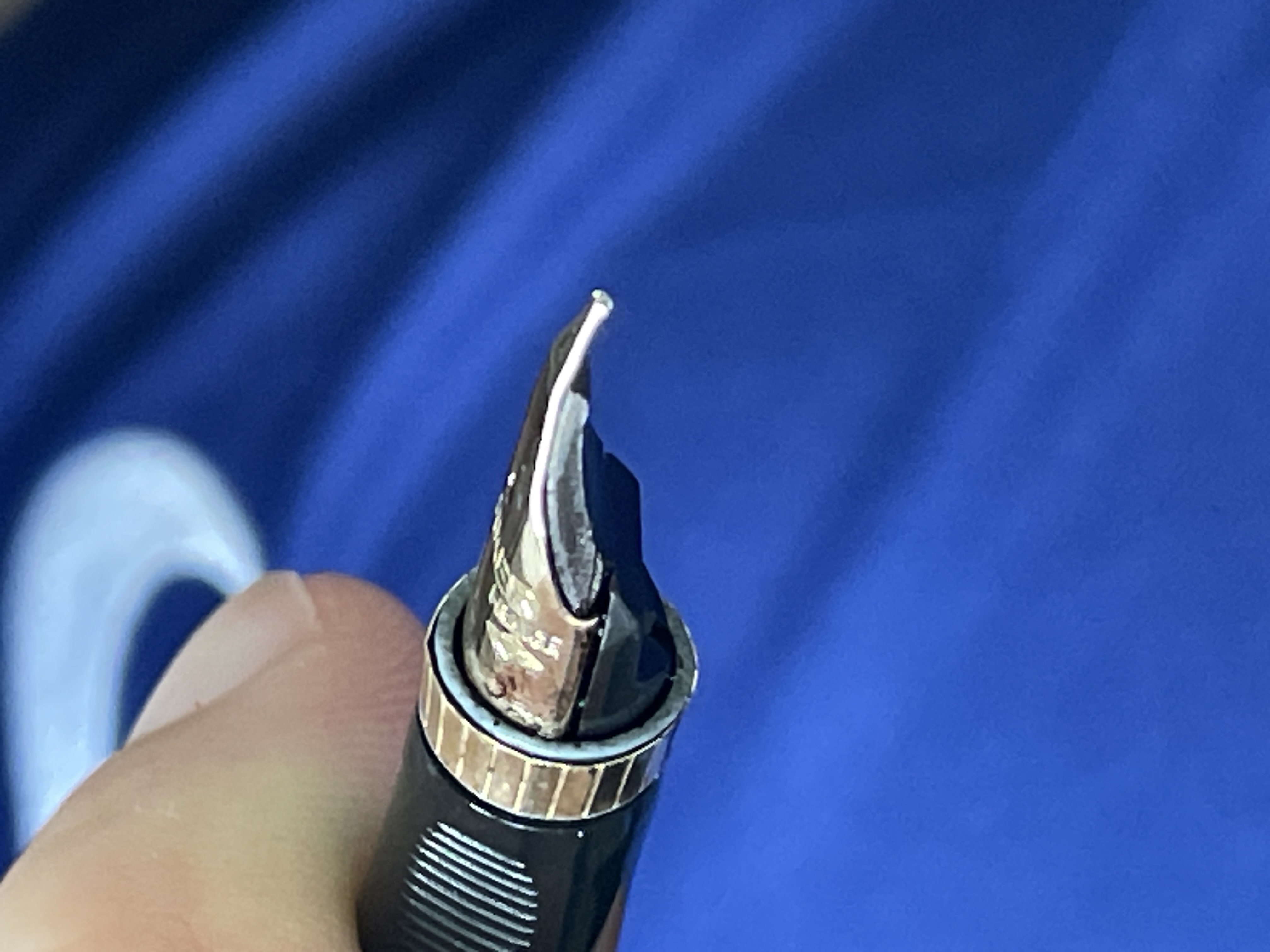

Non ricordo se vi ho detto che ahimè durante la pulizia il pennino è caduto di punta, piegandosi. Ho provato ad aggiustarlo come potevo, i rebbi sono leggermente disallineati, credo che una persona pratica e con esperienza possia riuscire a sistemarlo.

Purtroppo durante la scrittura la penna gratta fastidiosamente.
Devo però dire che nel complesso sono soddisfatto della riparazione che ho eseguito.

[Esme]

Mi spiace per il capitombolo, però si può sistemare abbastanza facilmente.

Invece: complimenti per la costruzione del pezzo mancante!
Mi pare sia venuto proprio un bel lavoro.
E grazie per averci aggiornato.

[andytwohands]

Mi spiace per il capitombolo, però si può sistemare abbastanza facilmente.

Invece: complimenti per la costruzione del pezzo mancante!
Mi pare sia venuto proprio un bel lavoro.
E grazie per averci aggiornato.

Grazie! Suggerimenti su come sistemare il pennino? Sarebbe utile riuscire a estrarlo dall'alimentatore ma non viene via.

[Esme]

Dovrebbe sfilarsi senza troppi problemi, ma evidentemente c'è qualcosa che lo frena.
Potresti aiutarti con della gomma, come pezzi di guanti per lavare i piatti.

Se non riesci a sfilarlo, puoi tentare anche così di sistemarlo, con molta pazienza. Probabilmente non riusciresti a raddrizzarlo bene, ma a riallineare i rebbi ci dovresti riuscire.
Appoggialo con l'alimentatore verso l'alto su una superficie compatta ma non durissima che lo possa rovinare, io mi trovo bene con un tagliere in legno molto liscio.
Poi devi trovare qualcosa di metallico che abbia una estremità sufficientemente piccola e ben smussata, per usarlo come bulino.
Con quello premi delicatamente, con anche un movimento a scorrere, per raddrizzare con gradualità i rebbi.
Attenzione assoluta a non andare sulla punta d'iridio.

Si può usare anche una pinzetta per sopracciglia per ridurre la piega, ma va usata con attenzione per non provocare una snervatura.
Non bisogna prendere l'estremità e cercare di contropiegare, piuttosto la pinzetta dovrebbe essere usata come "pressa", per ridurre la curvatura presente.

Purtroppo a parole è più difficile da spiegare che da fare.
