Pelikan M481 stantuffo

[MauriStilo]

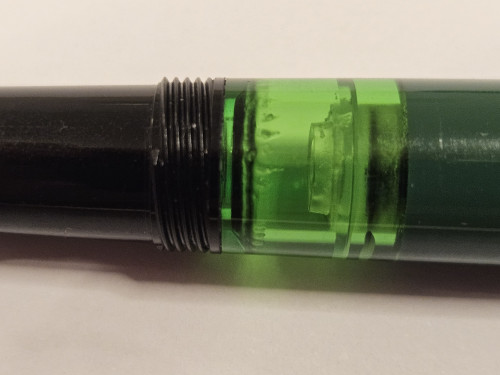

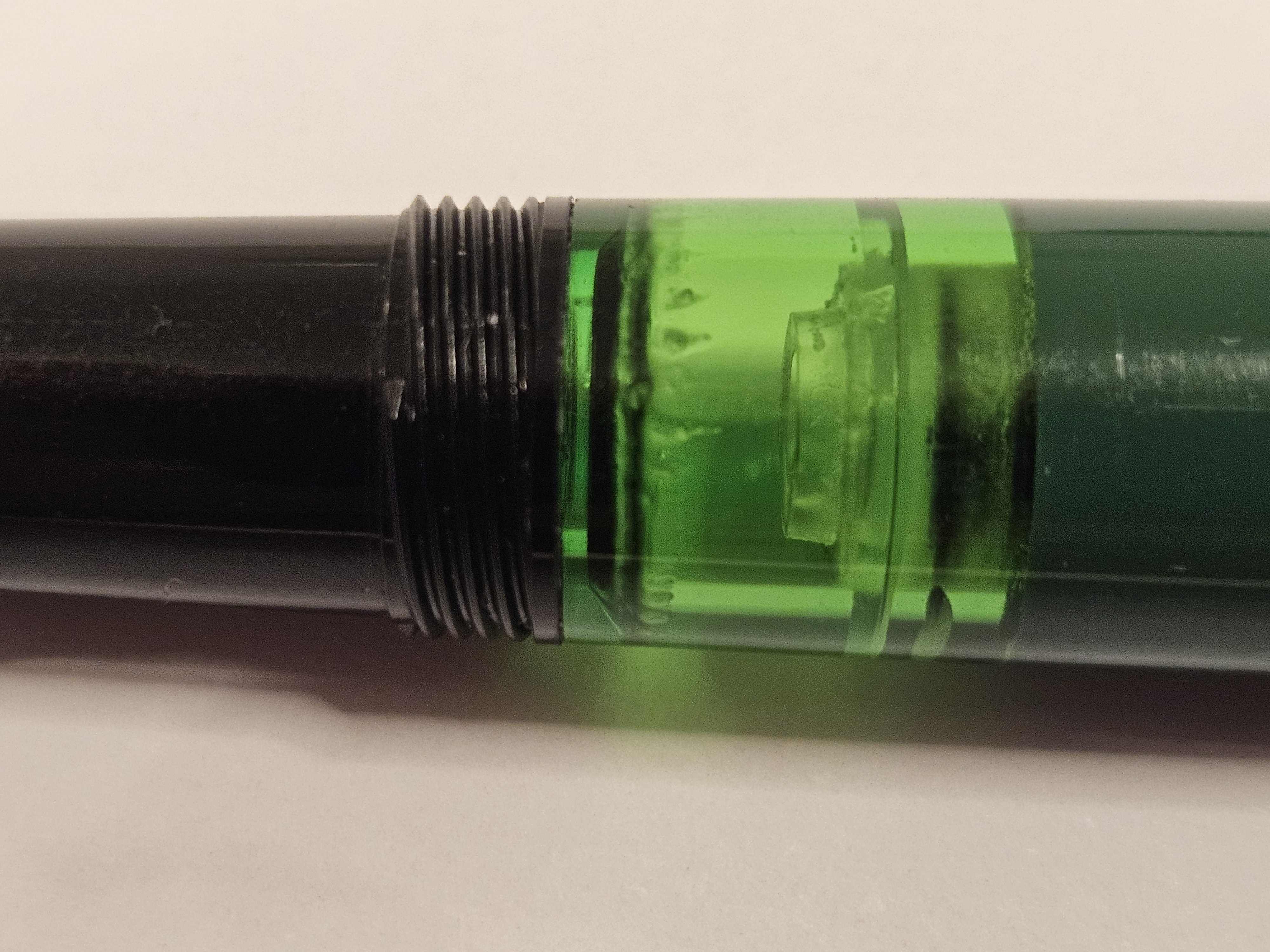

Vedo se riesco a migliorare la visione
L'anello scuro sulla finestrella credo sia un ispessimento della plastica, infilando una salvietta non si è tolto.
Il problema è che non ho visto bene come ha aperto la penna, forse tirando..

[MauriStilo]

Peccato perché la penna mi pare a posto..

[alfredop]

Hai praticamente finito di riparare la penna:

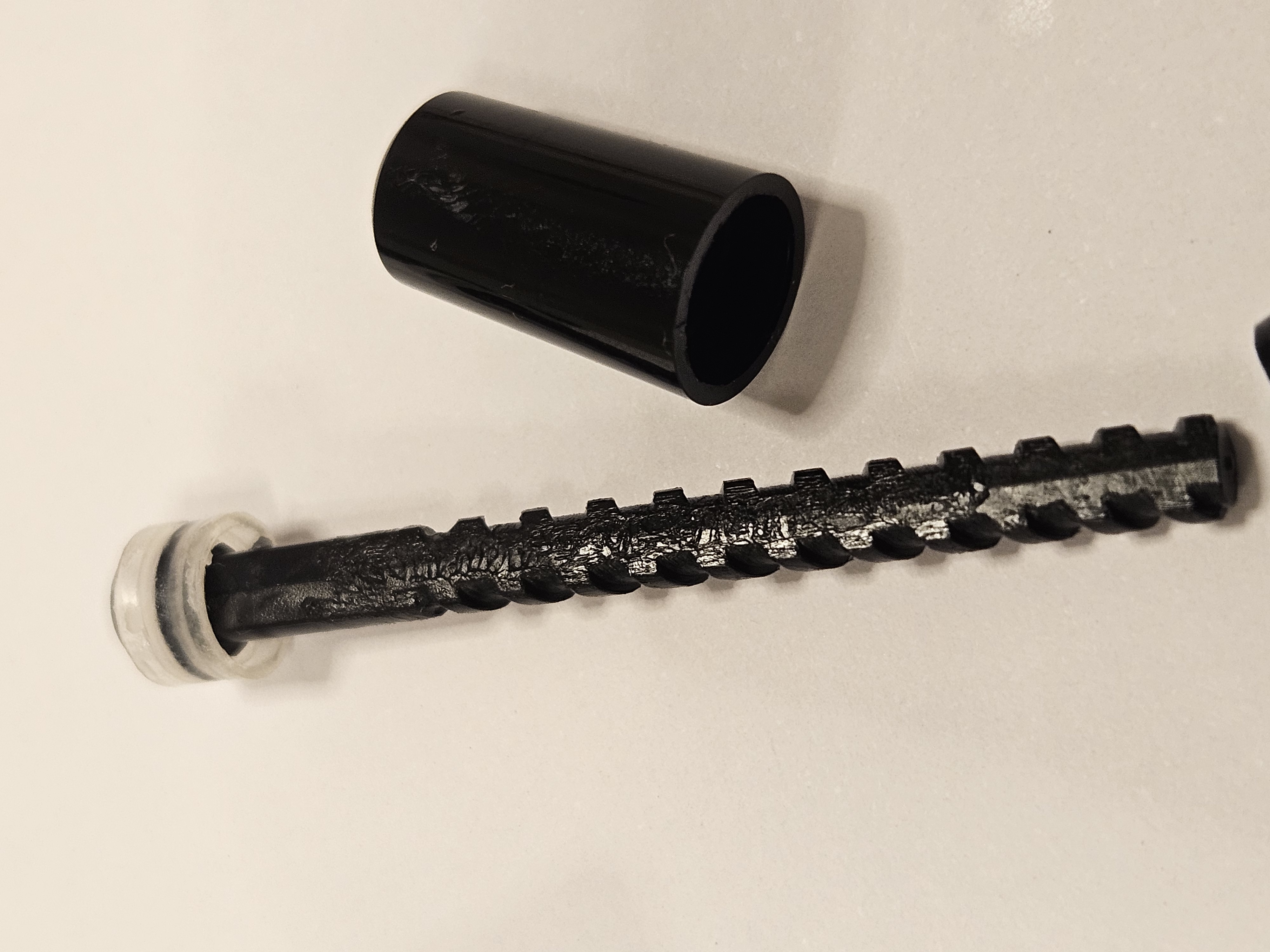

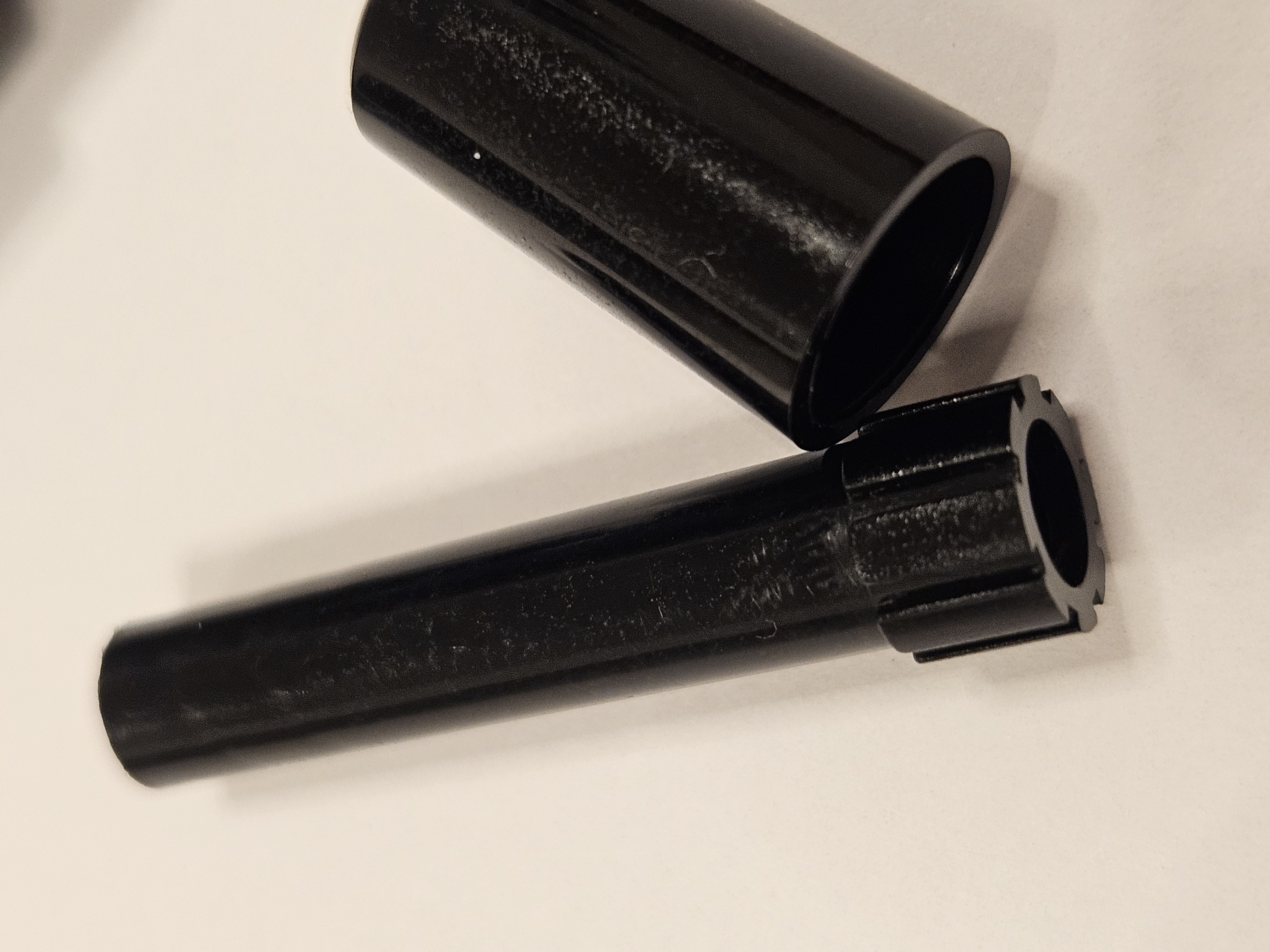

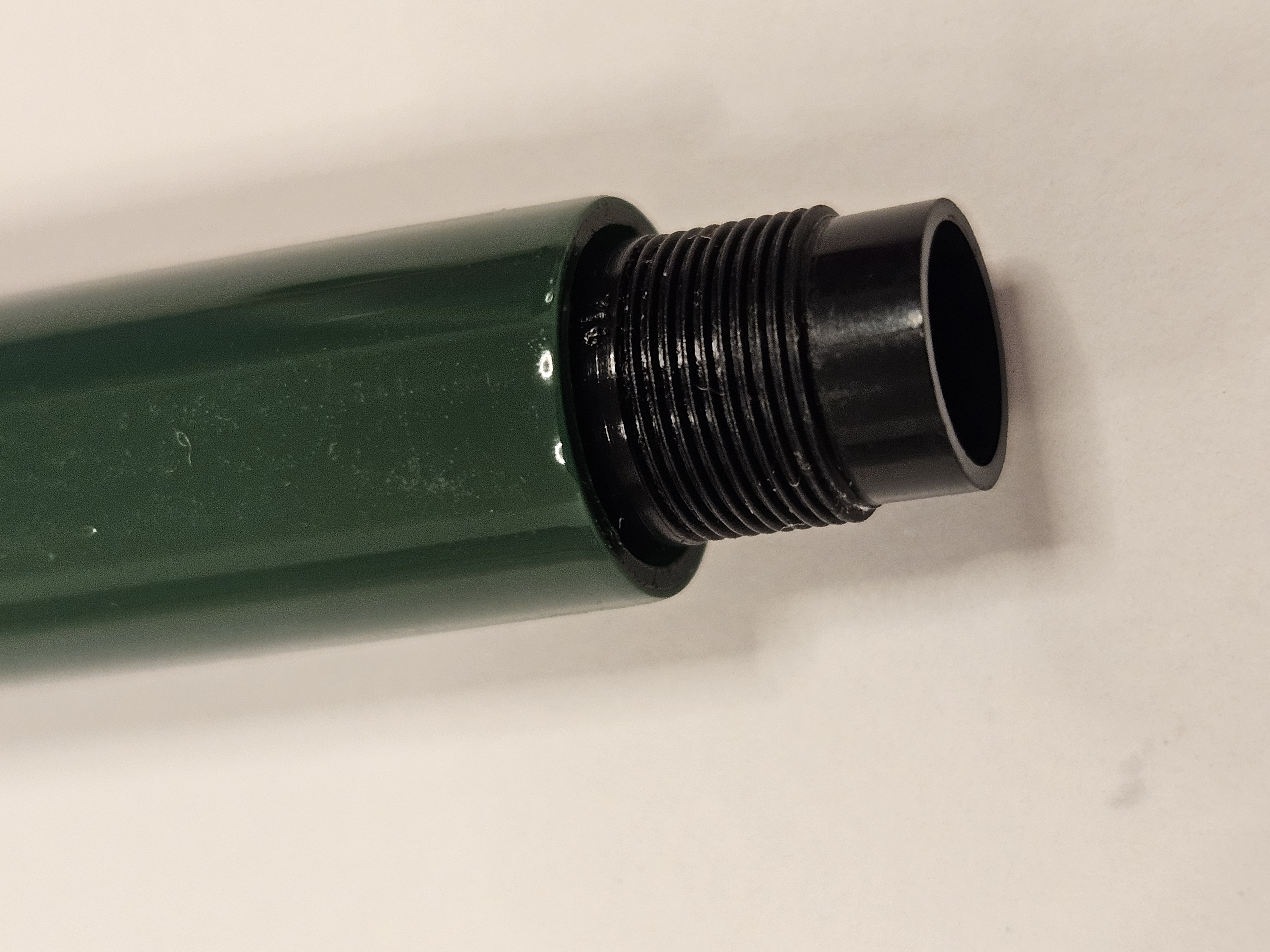

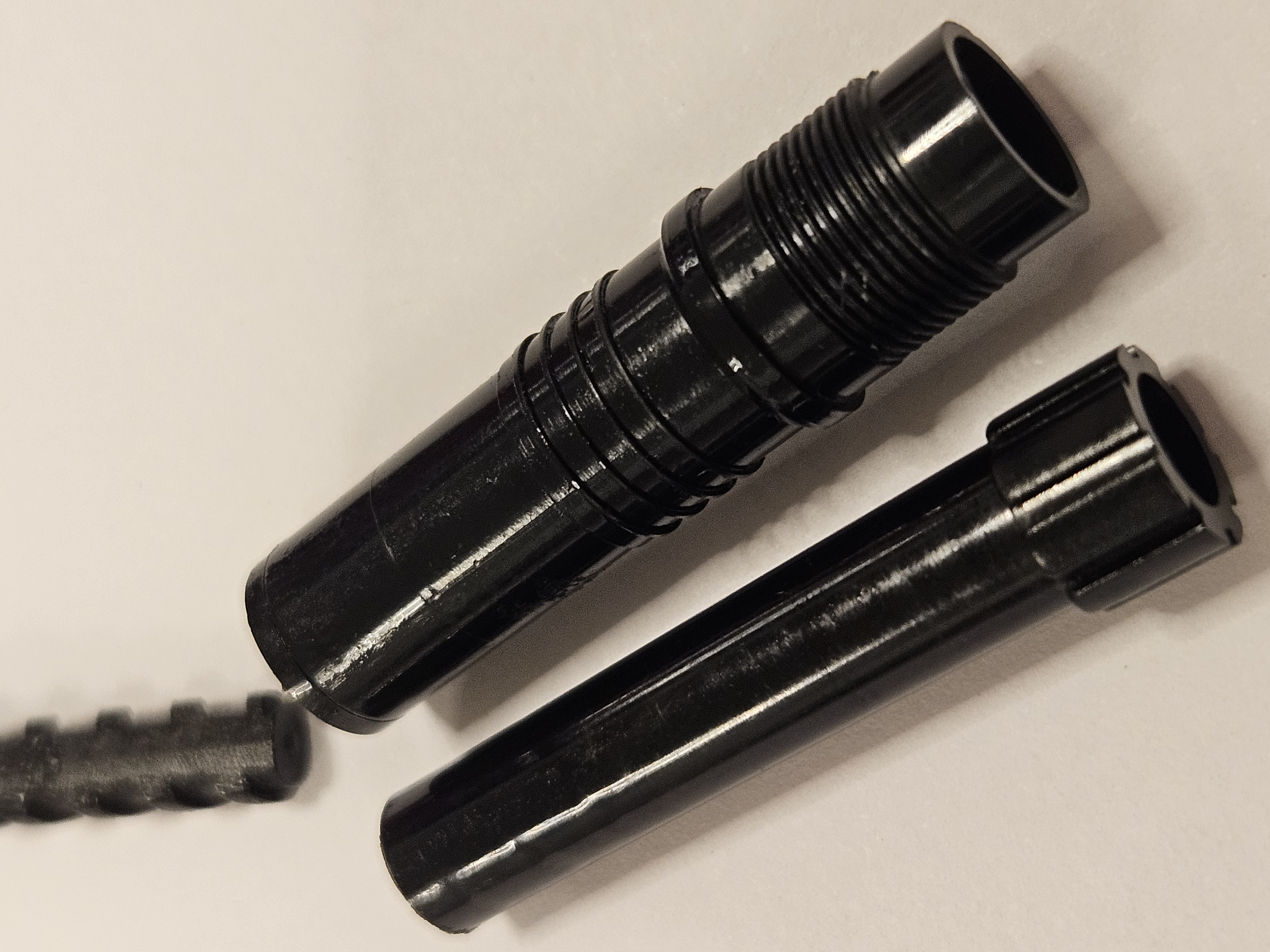

1) monta il pistone senza infilarlo nella penna. Ovvero a) la parte dentata del cilindro cavo va ad incastro nel fondello della penna; b) avvita parzialmente il fondello sull’interfaccia tra barrel e pistone: c) infila la vite del pistone dall’altra parte e comincia a tirarla su finendo di avvitare il fondello sull’interfaccia.

Dopo questa operazione il pistone dovrebbe essere quasi completamente retratto, puoi fare più tentativi cambiando quanto avviti il fondello sull’interfaccia prima di infilare la vite. Fermati quando sei soddisfatto della posizione del pistone (tra guarnizione ed interfaccia deve restare qualche mm).

A questo punto incastra di nuovo tutto il pistone nel corpo della penna ed hai finito.

Spero di essere stato chiaro

Alfredo

[sansenri]

be', si conferma M481, c'è pure scritto...
comunque si riconosce dall'anello sul cappuccio che è diritto (piatto), mentre quello della M150/481 è svasato verso l'interno.
E' una penna leggermente più piccola della M200, corrisponde alla misura della M150 (12 cm di lunghezza).

[MauriStilo]

Hai praticamente finito di riparare la penna:

1) monta il pistone senza infilarlo nella penna. Ovvero a) la parte dentata del cilindro cavo va ad incastro nel fondello della penna; b) avvita parzialmente il fondello sull’interfaccia tra barrel e pistone: c) infila la vite del pistone dall’altra parte e comincia a tirarla su finendo di avvitare il fondello sull’interfaccia.

Dopo questa operazione il pistone dovrebbe essere quasi completamente retratto, puoi fare più tentativi cambiando quanto avviti il fondello sull’interfaccia prima di infilare la vite. Fermati quando sei soddisfatto della posizione del pistone (tra guarnizione ed interfaccia deve restare qualche mm).

A questo punto incastra di nuovo tutto il pistone nel corpo della penna ed hai finito.

Spero di essere stato chiaro

Alfredo

Tantissime grazie Alfredop, sono riuscito a montarla correttamente, il fondello rimane fisso
prima regolavo il pistone dopo aver innestato il cilindro stantuffo nella penna è non teneva.
Grande gioia da parte mia e grazie a tutti i partecipanti che hanno avuto la pazienza di seguirmi
A presto, Maurizio

[alfredop]

Ottimo, è sempre bello quando ad una Pelikan rispuntano le ali.

Alfredo
