stilografica autoprodotta in ebanite

[gianluca]

Grazie mille Cesare! L'ebanite proviene dall'Inghilterra

Altra cosa che mi viene in mente potresti rendere conico/svasata la parte che si inserisce nel cappuccio filettando la parte finale lato gurppo pennino che è di sezione ridotta, scusa la modifica su la foto non molto UNI/ISO ma con il tab sono il massimo che riesco a fare...

Ecco questa potrebbe essere una soluzione plausibile, però per me la filettatura all'inizio della sezione potrebbe creare un po' di fastidio nell'impugnare la penna

[Contax1961]

Riferendomi ai tre video del Link che ho inserito nell'intervento precedente, noto che:

Utilizzano tutti un attrezzo per filettare che gli consente un utilizzo interno/esterno svincolato dal
diametro, penso che una volta individuato il passo corretto, lo si possa usare in tutte le circostanze.

Impiegano un tornio (artigianale?) che ha la possibilità di passare dal movimento rotatorio normale a motore,
a quello alternato, di soli pochi giri, con in più il movimento assiale dei pochi millimetri necessari alla lunghezza
del filetto e comandato dal movimento a pedali. Sarebbe interessante trovare qualche dettaglio costruttivo del
marchingegno, certo che poi ci vuole la giusta maestria, come per tutte le cose artigianali ben fatte. ciao, sandro

Ciao, ne avevo parlato tempo fa dopo che avevo postato dei video, nei primi anni 80 lavoravo in una ditta dove si usava una procedura simile per filettare il plexiglass. In pratica l'utesile è come un maschio, solo che è a lama invece che con i tre lati filettati disposti a 120°, con la giusta pressione e lubrificazine,si ottiene il filetto, serve MOLTA pratica, a mano libera non ho idea di come ci riesca, ( è anche vero che il materiale che lavora è cdecisamente morbido tanto che non lubrifica nemmeno) da noi a mano era impossibile si montava su un apposito supporto del tornio, il tutto è utile se hai problemi di profondità 8il maschio batterebbe e non avanza) o non hai le misure del diametro disponibile, con questo sistema hai tutte le circonferenze che vuoi lasciando il passo del filetto inalterato.Onestamente preferirei 3 0 4 kit di misure di tap M+F, ci fai diversi modelli, certo se è per hobby, prima di ammortizzarlo..

Altra cosa che mi viene in mente potresti rendere conico/svasata la parte che si inserisce nel cappuccio filettando la parte finale lato gurppo pennino che è di sezione ridotta, scusa la modifica su la foto non molto UNI/ISO ma con il tab sono il massimo che riesco a fare...

Ecco questa potrebbe essere una soluzione plausibile, però per me la filettatura all'inizio della sezione potrebbe creare un po' di fastidio nell'impugnare la penna

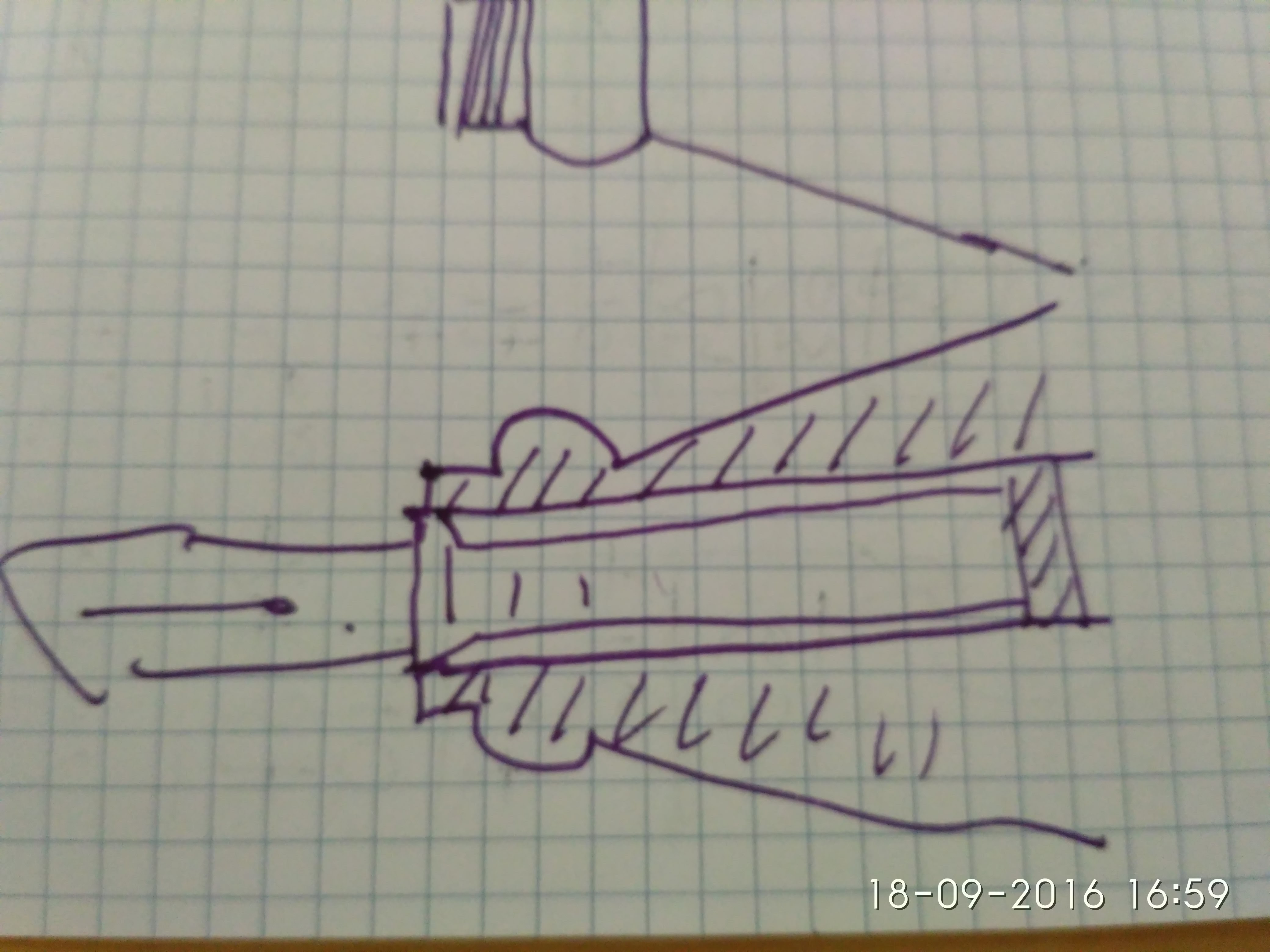

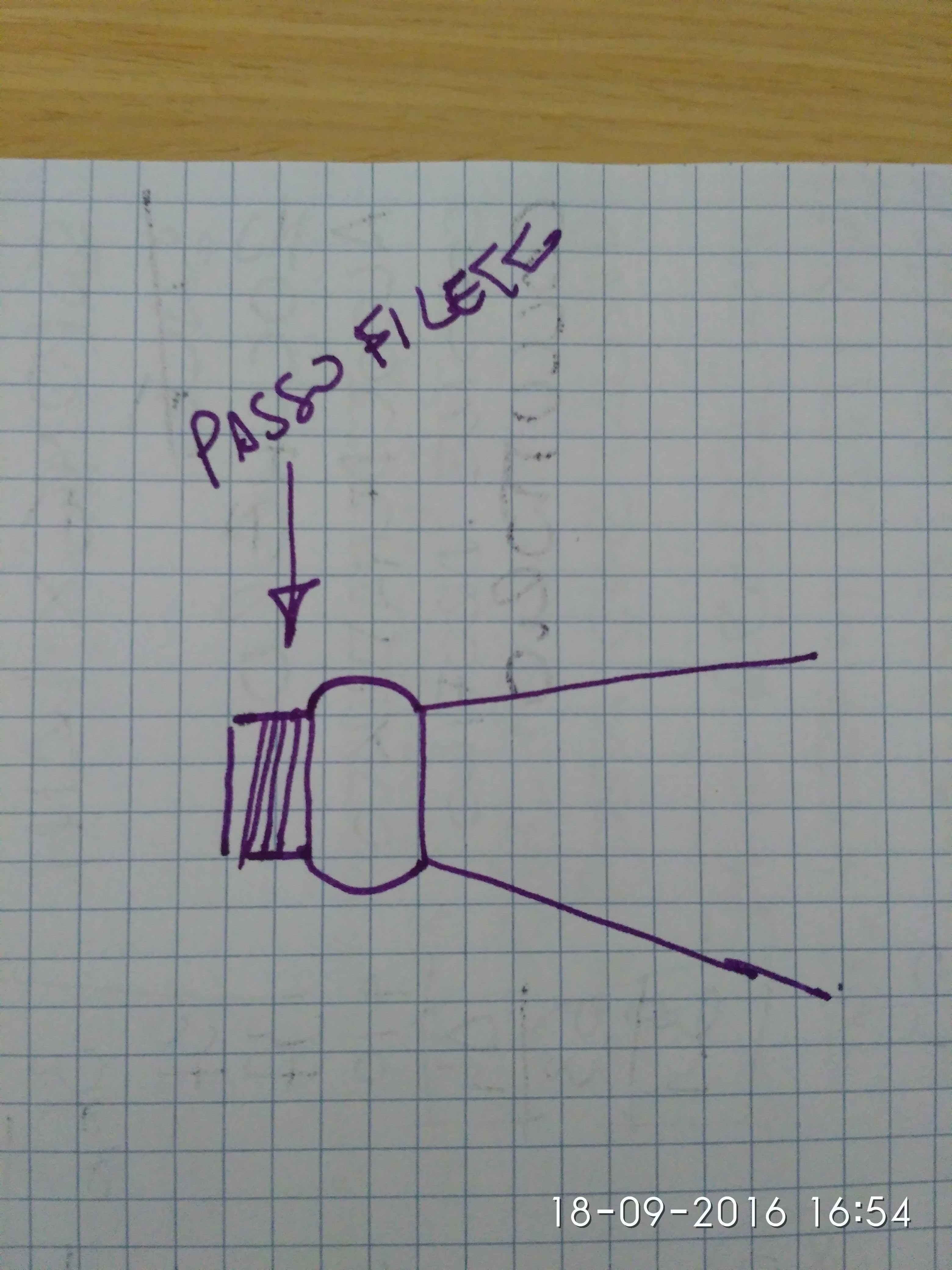

No, la colpa è del mio disegno che non fa capire bene, provo a farti uno schizzo a mano vedrai che dopo è chiaro ovviamente non ha quote quindi prendilo sol come spunto le proporzioni vanno poi viste, il gruppo feed lo metti su l'imboccatura svasata e sei a posto (si i disegni sono osceni non commentate ...)

[gianluca]

Ecco questa potrebbe essere una soluzione plausibile, però per me la filettatura all'inizio della sezione potrebbe creare un po' di fastidio nell'impugnare la penna

No, la colpa è del mio disegno che non fa capire bene, provo a farti uno schizzo a mano vedrai che dopo è chiaro ovviamente non ha quote quindi prendilo sol come spunto le proporzioni vanno poi viste, il gruppo feed lo metti su l'imboccatura svasata e sei a posto (si i disegni sono osceni non commentate ...)

Grazie Riccardo per l'idea proverò sicuramente a realizzare una sezione in questo modo
Ho letto che hai lavorato in una ditta che lavorava il plexiglass...ecco la prossima penna la farò con questo materiale

[Ottorino]

Mi confondo. Quella celeste piccola non era in plexiglas ?

[Contax1961]

No, la colpa è del mio disegno che non fa capire bene, provo a farti uno schizzo a mano vedrai che dopo è chiaro ovviamente non ha quote quindi prendilo sol come spunto le proporzioni vanno poi viste, il gruppo feed lo metti su l'imboccatura svasata e sei a posto (si i disegni sono osceni non commentate ...)

Grazie Riccardo per l'idea proverò sicuramente a realizzare una sezione in questo modo
Ho letto che hai lavorato in una ditta che lavorava il plexiglass...ecco la prossima penna la farò con questo materiale

Bella una Demostrator così vedo che ami le sfide, è un materiale difficile,si crepa e scheggia facilmente se gli fai il contropelo però è spettacolare. Attendo con gli altri la tua realizzazione, sicuro che riceverai molti apprezzamenti!

[gianluca]

Mi confondo. Quella celeste piccola non era in plexiglas ?

Quella piccola celeste è in resina acrilica,poi non so se la resina acilica è come il plexiglass....comunque per plexiglass intendo resina trasparente

[sciumbasci]

Beh oddio 40€ per una cosa che fai da solo, e quindi ti rilassa e diverte, che funziona ma che soprattutto è un bene durevole mi sembra veramente un ottimo investimento!

Io perché non c'ho il becco di un quattrino, altrimenti un tornio cinese lo avrei preso volentieri per fare qualche lavoro in casa.

Come hai imparato?

[gianluca]

Beh oddio 40€ per una cosa che fai da solo, e quindi ti rilassa e diverte, che funziona ma che soprattutto è un bene durevole mi sembra veramente un ottimo investimento!

Io perché non c'ho il becco di un quattrino, altrimenti un tornio cinese lo avrei preso volentieri per fare qualche lavoro in casa.

Come hai imparato?

Un tornio cinese te lo sconsiglio perché dura dalla mattina alla sera,io ho un piccolo tornio inglese avrà sessanta anni,ma è bello robusto. Ho imparato da solo e come tutti gli autodidatta ho fatto tanti tentativi è un percorso lungo e poi mi sono documentato molto su internet.

[johnRbray]

complimentoni,adoro gli oggetti autocostruiti.
il socio di mio padre ha un tornio con cui lavora l'alluminio, dite che si possa utilizzare anche per fare penne?
grande, alla prossima penna!!

[gianluca]

complimentoni,adoro gli oggetti autocostruiti.
il socio di mio padre ha un tornio con cui lavora l'alluminio, dite che si possa utilizzare anche per fare penne?
grande, alla prossima penna!!

Grazie JohnRbray per i complimenti....certo che puoi usare quel tornio per costruire delle penne

[Ottorino]

Mi confondo. Quella celeste piccola non era in plexiglas ?

Quella piccola celeste è in resina acrilica,poi non so se la resina acilica è come il plexiglass....comunque per plexiglass intendo resina trasparente

Si. sono sinonimi. resine in metacrilato

[Contax1961]

Quella piccola celeste è in resina acrilica,poi non so se la resina acilica è come il plexiglass....comunque per plexiglass intendo resina trasparente

Si. sono sinonimi. resine in metacrilato

Si corretto, perchè anche lui permetteva la termoformatura per le parti difficili da lavorare, quindi direi prodotto analogo.

[AlexGk]

Complimentissimi per la penna! Io ho intrapreso una simile strada, ma avendo assolutamente zero capacità artigianali tutto quello che posso fare è modellare a CAD e attendere pazientemente che il collega di mio padre esperto nel campo abbia un po' di tempo libero da dedicarmi per darmi qualche dritta pratica. Da una parte sono fortunato che abbiano più torni in grado di lavorare anche su diametri molto piccoli e con materiali di qualsiasi tipo (lavorano l'acciaio, quindi a meno che non mi venga voglia di fare una penna in tungsteno dovrei essere a posto), dall'altro mi devo procurare io punte e maschi a passo sufficientemente ridotto, perché per quello che fanno non filettano mai a passi inferiori ai 2/1,5 mm. Comunque complimenti davvero per il bel lavoro! Ti sei imbarcato in una gran bella impresa. Personalmente ritengo che la parte più complicata sia sempre il progetto della sezione. Ho una cartella sul PC piena di possibili soluzioni di progetto, visto che in quei pochi centimetri devono esserci ben tre filettature. Hai pensato magari (quando avrai tutto l'equipaggiamento necessario) ad integrare la sezione e la parte di raccordo col fusto in un unico pezzo? Così facendo la filettatura per il gruppo Bock, quella per la chiusura del cappuccio e quella di raccordo col fusto sarebbero abbastanza distanti l'una dall'altra da concederti più spazio di manovra nella scelta dei diametri. Dovresti prima fare un foro passante del diametro di partenza per il filetto dell'unità Bock, alesare da entrambi gli ingressi (da un lato per il resto dell'unità e dall'altro per il converter, con gli opportuni diametri) per i millimetri necessari, e poi filettare quell'unico anello di materiale rimasto. Variando sul tema potresti anche annegare la filettatura di raccordo nel fusto della penna, ma devo dire che l'anello in controcolore col fusto mi piace davvero molto.
Ops, ho scritto troppo, scusa se ti ho detto qualcosa che già sai ma tendo a lasciarmi prendere la mano. In bocca al lupo coi futuri lavori!

[Contax1961]

Complimentissimi per la penna! Io ho intrapreso una simile strada, ma avendo assolutamente zero capacità artigianali tutto quello che posso fare è modellare a CAD e attendere pazientemente che il collega di mio padre esperto nel campo abbia un po' di tempo libero da dedicarmi per darmi qualche dritta pratica. Da una parte sono fortunato che abbiano più torni in grado di lavorare anche su diametri molto piccoli e con materiali di qualsiasi tipo (lavorano l'acciaio, quindi a meno che non mi venga voglia di fare una penna in tungsteno dovrei essere a posto), dall'altro mi devo procurare io punte e maschi a passo sufficientemente ridotto, perché per quello che fanno non filettano mai a passi inferiori ai 2/1,5 mm. Comunque complimenti davvero per il bel lavoro! Ti sei imbarcato in una gran bella impresa. Personalmente ritengo che la parte più complicata sia sempre il progetto della sezione. Ho una cartella sul PC piena di possibili soluzioni di progetto, visto che in quei pochi centimetri devono esserci ben tre filettature. Hai pensato magari (quando avrai tutto l'equipaggiamento necessario) ad integrare la sezione e la parte di raccordo col fusto in un unico pezzo? Così facendo la filettatura per il gruppo Bock, quella per la chiusura del cappuccio e quella di raccordo col fusto sarebbero abbastanza distanti l'una dall'altra da concederti più spazio di manovra nella scelta dei diametri. Dovresti prima fare un foro passante del diametro di partenza per il filetto dell'unità Bock, alesare da entrambi gli ingressi (da un lato per il resto dell'unità e dall'altro per il converter, con gli opportuni diametri) per i millimetri necessari, e poi filettare quell'unico anello di materiale rimasto. Variando sul tema potresti anche annegare la filettatura di raccordo nel fusto della penna, ma devo dire che l'anello in controcolore col fusto mi piace davvero molto.
Ops, ho scritto troppo, scusa se ti ho detto qualcosa che già sai ma tendo a lasciarmi prendere la mano. In bocca al lupo coi futuri lavori!

Ciao Alex, scritto troppo? anzi! penso che il forum serve proprio per questo, quello che dici è corretto, anche in considerazione della fragilità del materiale, certo se fosse acciaio o alluminio pochi mm non sarebbero un problema, Credo che poi non aiuti la forma che ha il gruppo della bock, se usasse ad esempio uno Schmidt si avrebbe a disposizione più margine di spessore, ma da quello che ho capito ha i Tap per i Bock quindi al momento non è una spesa che può sostenere. Sono sicuro che Gianluca apprezzerà ogni ispirazione che il forum possa fornire per le sue creazioni.

[AlexGk]

certo se fosse acciaio o alluminio pochi mm non sarebbero un problema

Parole sante, purtroppo. Una superslim non in metallo è un'impresa rischiosa. Anche il miglior acrilico colato ha dei limiti invalicabili. Beh, meno male che le penne in resina che ho in testa sono tutto fuorché sottili

Credo che poi non aiuti la forma che ha il gruppo della bock

Mi chiedo tuttora se aver scelto la M7.9x0.6 come filettatura per le unità 250 della Bock sia stata una decisione tecnica o una "trollata" epica per vendere tap di una misura che sinceramente non credevo nemmeno esistesse . Della serie togliamo il jack per le cuffie e vendiamo quelle Bluetooth. Tra qualche anno si scoprirà che la Bock ha accordi con i produttori di utensili per trapano
