Sheaffer Triumph (?)

[bisguillo]

Penna molto bella all'esterno, direi praticamente nuova.
Un disastro all'interno.....

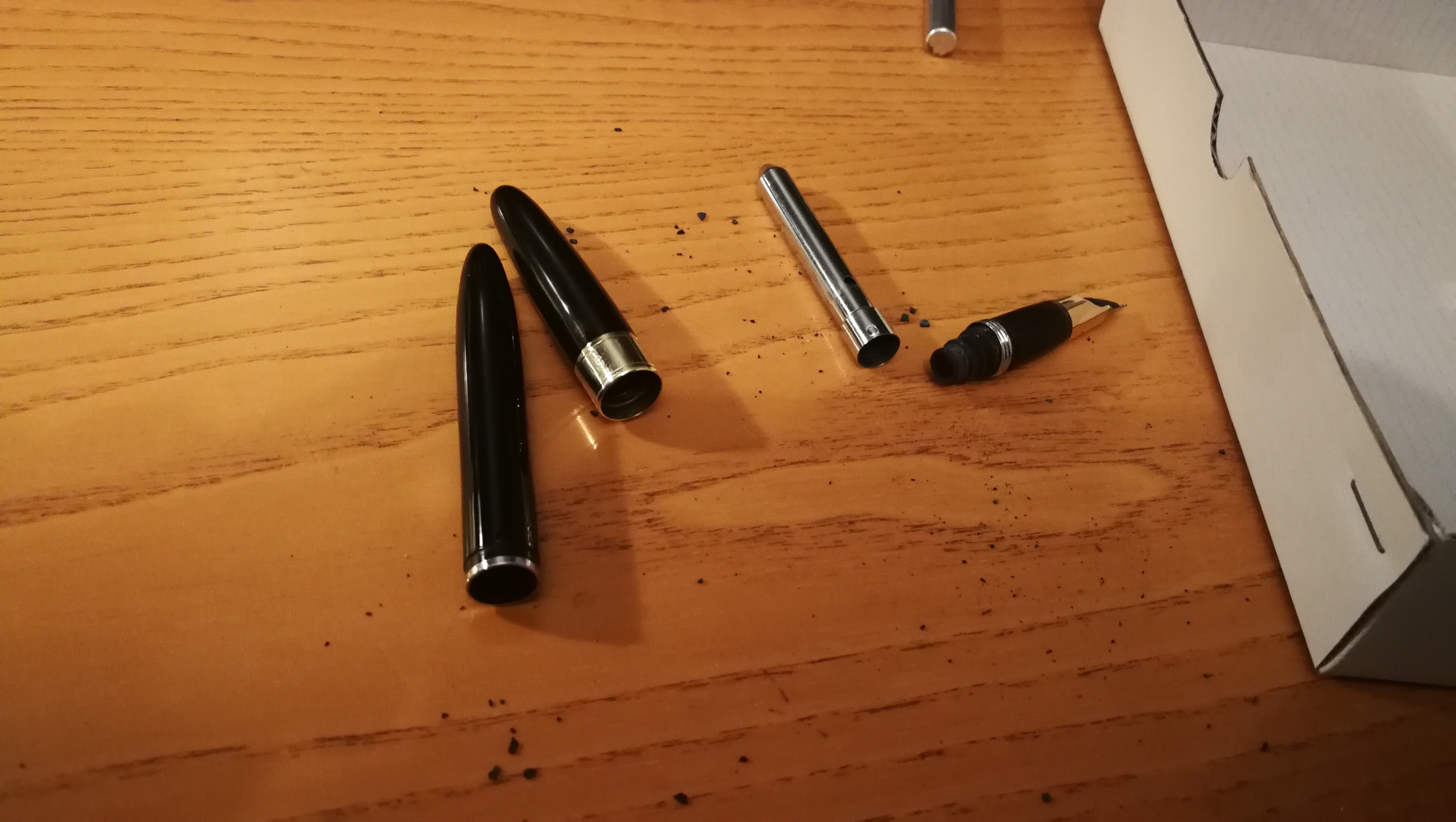

Metto un paio di foto.
I puntini neri che vedete sulla scrivania è inchiostro secco.
Vale la pena ripararla, posto che si possa?
E, lo so che non si parla di soldi, ma costerebbe molto?
Domanda agli esperti: che modello è?
Vi ringrazio della pazienza per un povero neofita

[alfredop]

Per ripararla servono un sacchetto e probabilmente una guarnizione, direi quindi 3E. di materiale. Vale sicuramente la pena di rimetterla in funzione.

La penna ha il caricamento touchdown, in rete trovi sicuramente informazioni su come ripararla (parti dal nostro wiki).
Alfredo

[zoniale]

Da queste foto capisco poco. Il culo della penna contiene una specie di pompetta?
A naso mi pare sia una touchdown. I pippoli neri non dovrebbero essere inchiostro, bensì sacchetto cristallizzato e disintegrato.
Da quel che capisco, se le mie ipotesi sono corrette, queste sono le condizoni standard in cui si ritrovano le touchdown e le snorkel: riparabilissima. Vatti a vedere le istruzioni per riparare le snorkel sul wiki.

[zoniale]

P.S.: credo sia una Valiant (1950-52)

[ricart]

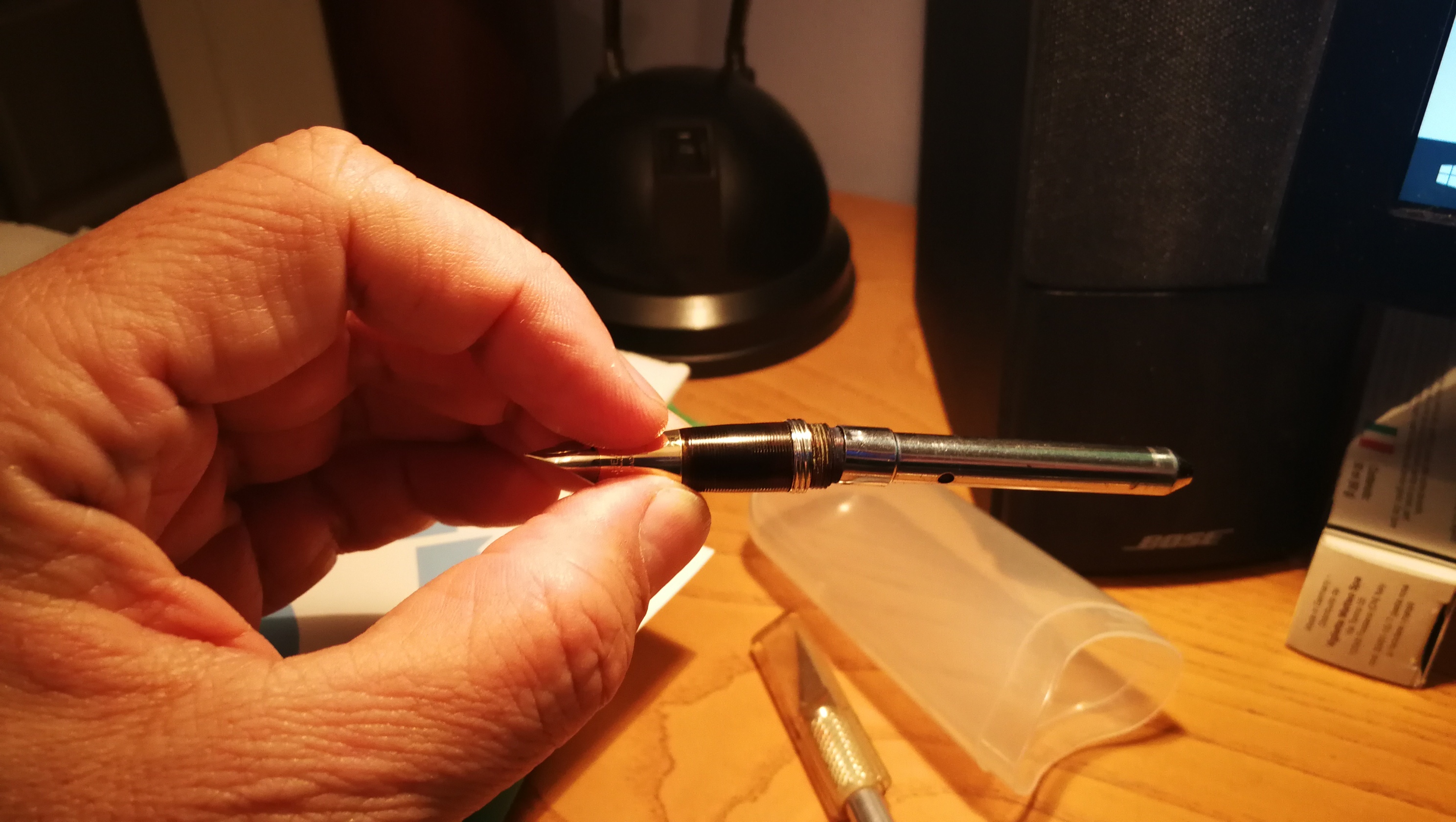

Buonasera a tutti, ho anche io una penna di quel modello e non riesco a capire come funziona. Il sacchetto di gomma nera, che nel mio caso dopo un po di tempo si è disintegrato,è inserito in quella canna metallica con il fondo cieco (foto 1) l'unico foro che si vede è quello laterale. Quando il sacchetto era integro per caricarla toglievo il cilindro metallico e schiacciavo il sacchetto con le dita.Non avevo alternative.Qualcuno ne sa di più?

Grazie e mandi

[zoniale]

Buonasera a tutti, ho anche io una penna di quel modello e non riesco a capire come funziona. Il sacchetto di gomma nera, che nel mio caso dopo un po di tempo si è disintegrato,è inserito in quella canna metallica con il fondo cieco (foto 1) l'unico foro che si vede è quello laterale. Quando il sacchetto era integro per caricarla toglievo il cilindro metallico e schiacciavo il sacchetto con le dita.Non avevo alternative.Qualcuno ne sa di più?

Grazie e mandi

Qui trovi una descrizione del funzionamento:
https://www.fountainpen.it/Touch_Down/it
"Anche in questo caso si ha un fondello svitabile che è agganciato ad un cilindro metallico che scorre ermeticamente grazie ad una guarnizione lungo il corpo della penna, il meccanismo è però molto più complesso per evitare l'uso del foro di areazione sul fondo della penna e consentire la compressione soltanto spingendo verso il basso il tubo ancorato al fondello una volta che lo si è estratto.

In questo caso la compressione avviene facendo passare l'aria nell'intercapedine attraverso non un foro sulla punta del cappuccio ma delle brevi scanalatura laterali alla due estremità del tubo interno. In fase di apertura le scanalature sul fondo consentono l'espansione del sacchetto, chiudendo il pistone lo scorrimento è a tenuta e l'aria interna comprime il sacchetto, a fondo corso le altre scanalature permettono all'aria di fuoriuscire e l'espansione del sacchetto carica l'inchiostro."

[bisguillo]

Vi ringrazio delle dritte e delle risposte.

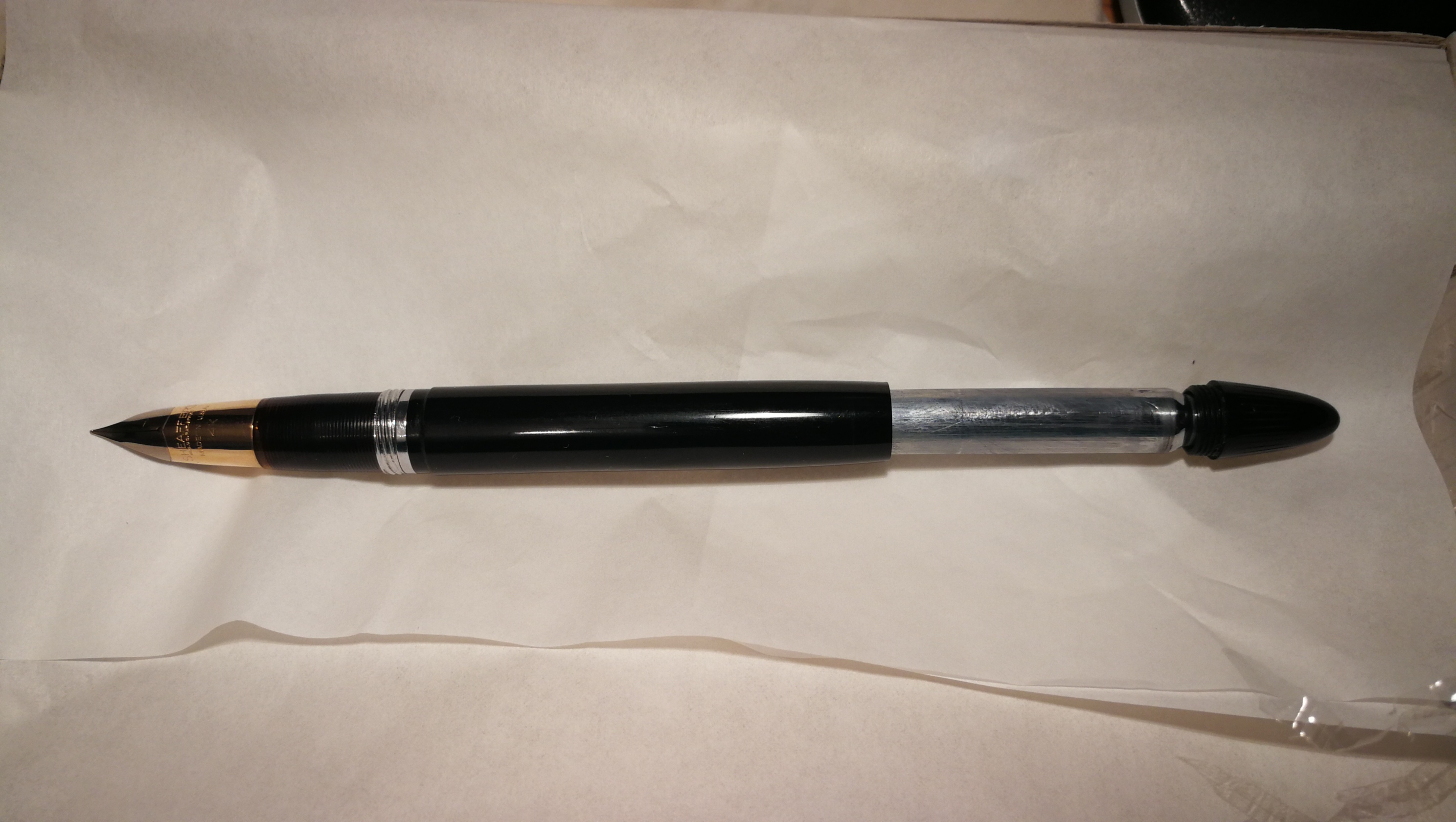

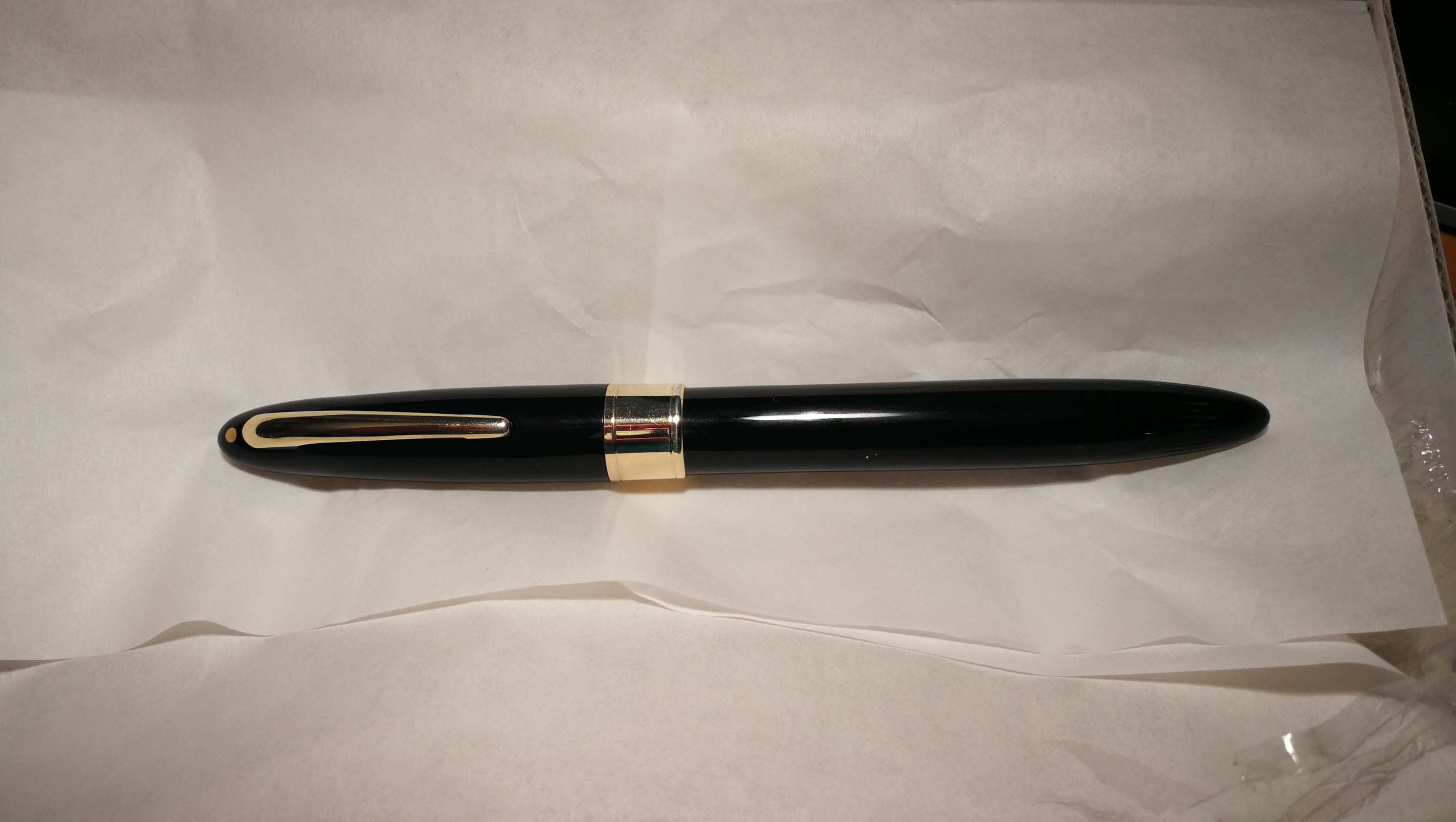

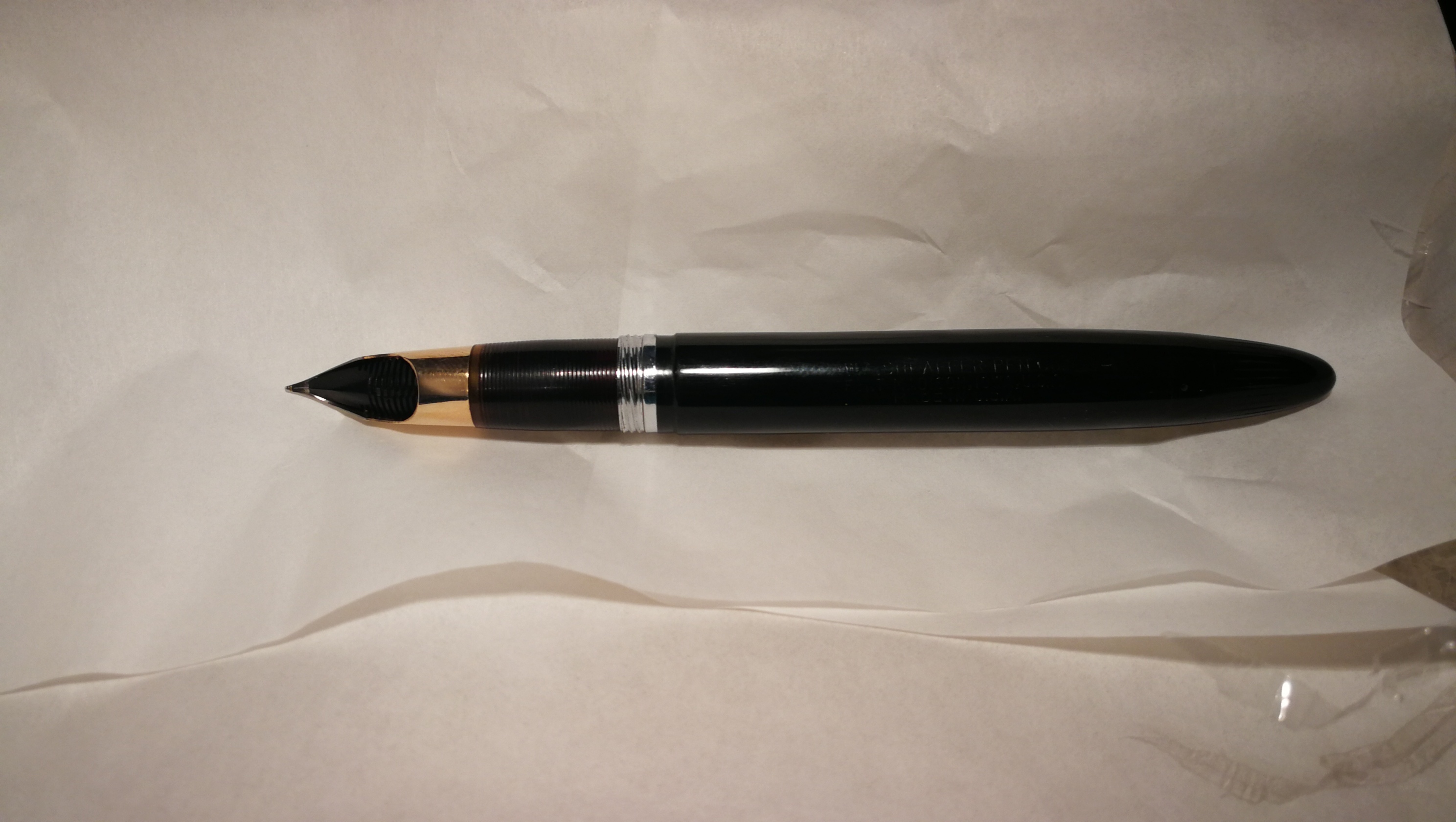

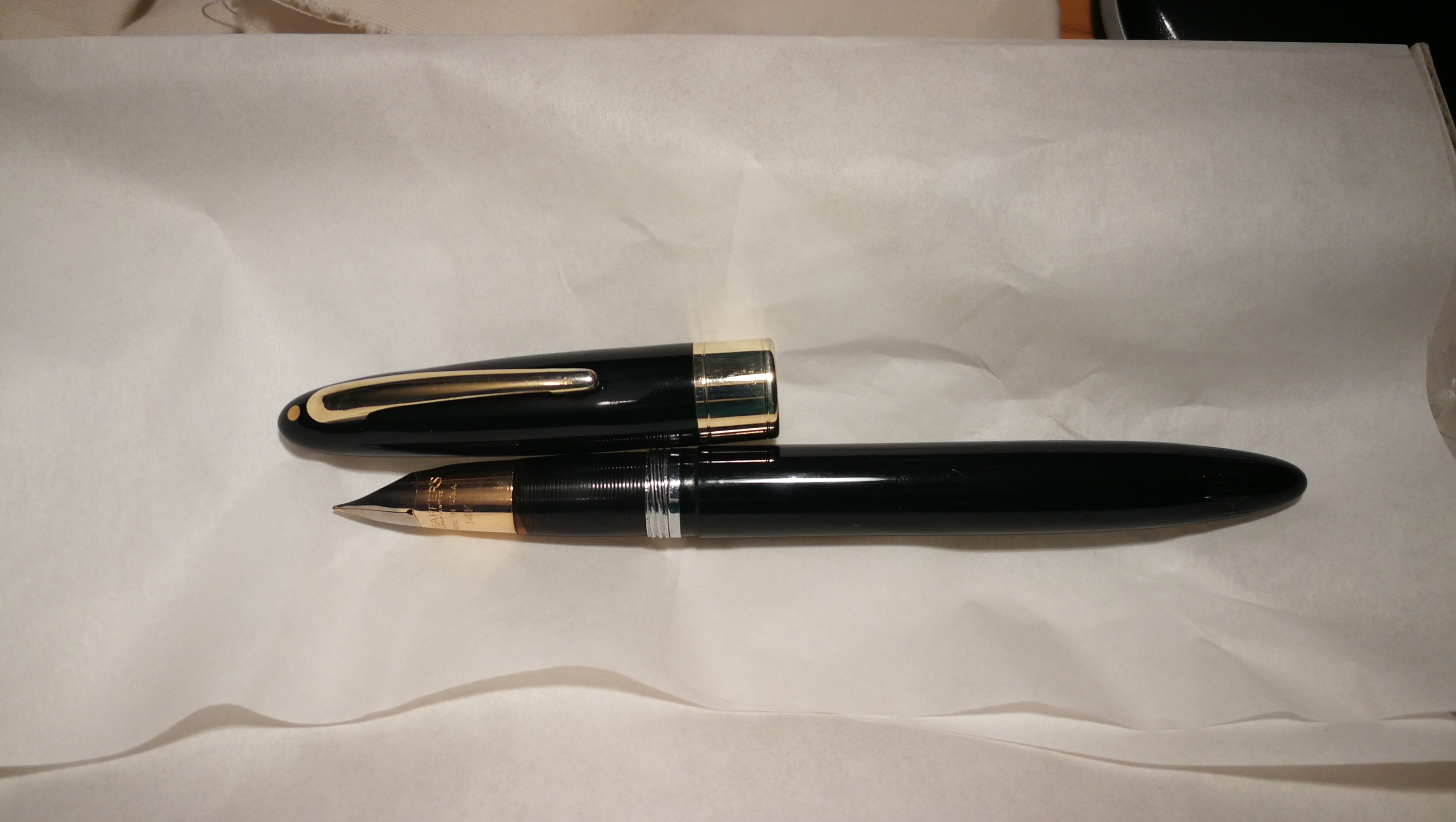

Avete ragione, non ho messo le foto per potervela fare identificare.
Provvedo subito

[nello56]

Ciao,La penna merita certamente un ripristino e sul Wiki, nella sezione "appunti di riparazione" troverai una spiegazione per la Sheaffer Cadet che ha un sistema di caricamento uguale al tuo:

https://www.fountainpen.it/Smontare_She ... adet_23_TD


Inoltre, a questo link ( http://penhero.com/PenGallery/Sheaffer/Sheaffer.htm) puoi trovare informazioni dettagliate sul modello e sul pennino Triumph

Nello

p.s. guardate sempre sul wiki; ci si trova di tutto: riparazioni,brevetti,descrizioni etc.

[bisguillo]

Seguendo i Vostri consigli ho provveduto a portare la penna dal Dottore....
Io non ho la manualità e neppure la pazienza....
Appena torna a casa rimetterò le foto.

[bisguillo]

Sono andato a ritirare la penna dal dottore.
Sono un poco interdetto.
Svito il fusto per vedere cosa è cambiato e vedo la copertura metallica del sacchetto ancora storta.
Guardo bene e vedo che il sacchetto è stato cambiato ma di gommalacca neanche l'ombra.
Richiudo e provo a caricare, sembra funzioni ma non so quanto avrà riempito il serbatoio.
Provo a scrivere e va tutto bene.
Adesso l'ho lasciata a pennino in giù in un contenitore di plastica e verificherò meglio in seguito.
Non vorrei che adesso scrivesse solo perche immersa nella boccetta. Domani vedrò meglio il serbatoio.

[maxpop 55]

Sono andato a ritirare la penna dal dottore.
Sono un poco interdetto.
Svito il fusto per vedere cosa è cambiato e vedo la copertura metallica del sacchetto ancora storta.
Guardo bene e vedo che il sacchetto è stato cambiato ma di gommalacca neanche l'ombra.
Richiudo e provo a caricare, sembra funzioni ma non so quanto avrà riempito il serbatoio.
Provo a scrivere e va tutto bene.
Adesso l'ho lasciata a pennino in giù in un contenitore di plastica e verificherò meglio in seguito.
Non vorrei che adesso scrivesse solo perche immersa nella boccetta. Domani vedrò meglio il serbatoio.

Con la copertura in metallo spesso non si usa la gommalacca , è la copertura metallica che tiene ben serrato il sacchetto.
La copertura se si raddrizza è facile che si spezzi, come è successo a me .
La carica è molto modesta essendo il sacchetto molto piccolo per poter entrare nella copertura metallica.

[bisguillo]

Ok, adesso mi sento più tranquillo.
Nel frattempo stò anche aspettando che "operi" su un'altra sheaffer
ma con lo snorkel.
Appena arriva posterò foto e storia

[bisguillo]

Quando il sacchetto era integro per caricarla toglievo il cilindro metallico e schiacciavo il sacchetto con le dita.

Male che vada userò questo sistema

[bisguillo]

Il sacchetto funziona benissimo, e non perde.
Però è successo il disastro.....
Il tecnico mi aveva avvisato che secondo lui c'era qualche problema fusto/pistone. Faceva troppa resistenza
quando si tirava fuori per la ricarica.....Cosa che avevo già notato ma a cui non avevo dato importanza..
Mi sono detto.. farò attenzione.
Alla seconda ricarica mentre estraggo a fatica il pistone sento un sinistro crik
Il fusto si è crepato per il lungo
Morale, il pistone ha il diametro leggermente più grande del fusto...

[bisguillo]

Unica consolazione è che non si nota quasi.
Per la ricarica usero il sistema di ricart, schiaccio il sacchetto.
Nel frattempo cercherò un'altro fusto completo di pistone....
